Lazeriu suvirintas nesandarus jungties šildytuvo šerdies vamzdelis

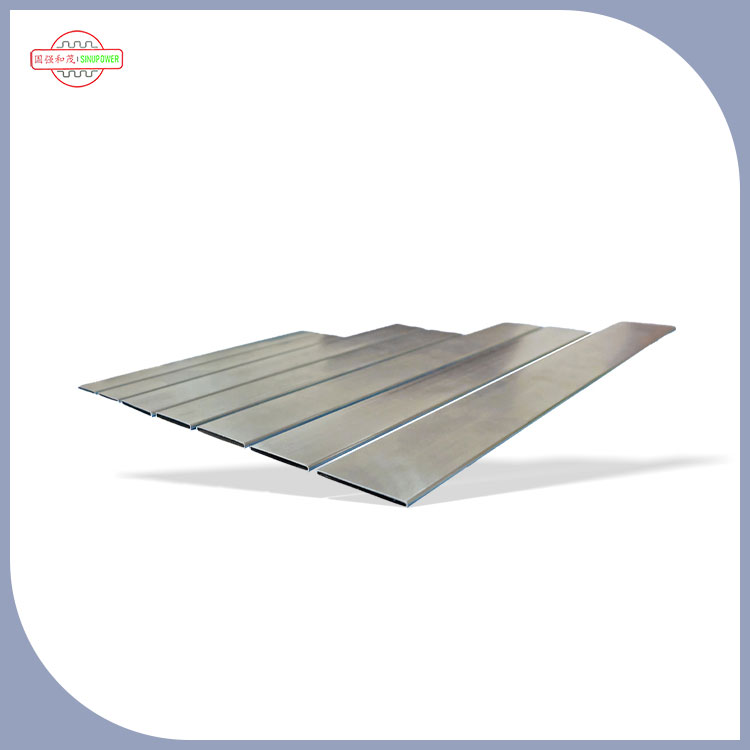

Automobilių ŠVOK gamintojams šildytuvo šerdies patikimumas prasideda nuo vamzdžių siūlių vientisumo.Sinupower– dedikuotasGamintojasprecizinių aliuminio šiluminių komponentų – gaminaLazeriu suvirintas nesandarus jungties šildytuvo šerdies vamzdelisnaudojant didelės galios šviesolaidinio lazerio technologiją. Šis procesas sukuria ištisinę, vienalytę suvirinimo siūlę, kuri pašalina nuotėkio kelius, būdingus atsparumu suvirintuose arba mechaniškai susiuvamuose vamzdžiuose. B tipo išlygintas profilis maksimaliai padidina paviršiaus plotą šilumos perdavimui, o lazeriu suvirinta siūlė užtikrina konstrukcijos vientisumą esant šiluminiam ciklui ir aušinimo skysčio slėgiui. Rezultatas: šildytuvo šerdys, kurios patikimai veikia visą transporto priemonės tarnavimo laiką. Kaip vedantisšildytuvo šerdies vamzdžių gamintojas, Sinupower aptarnauja automobilių ŠVOK tiekėjus visame pasaulyje su patikimais, sandariais sprendimais.

Kodėl šildytuvo šerdies vamzdžių suvirinimas lazeriu yra svarbus

Sinupower'sLazeriu suvirintas nesandarus jungties šildytuvo šerdies vamzdelisyra gaminamas naudojant procesą, kuris suteikia išmatuojamų pranašumų, palyginti su įprastiniais vamzdžių gamybos metodais:

Nulinio nutekėjimo našumas

• Suvirinant lazeriu, gaunama ištisinė, vienalytė suvirinimo siūlė be poringumo ar mikroįtrūkimų – pašalinamas pagrindinis šildytuvo šerdžių gedimo būdas.
• Nuolatinis suvirinimo įsiskverbimo gylis (paprastai 0,5–1,2 mm) užtikrina, kad jungtis atitiktų arba viršytų pagrindinės medžiagos stiprumą.
• Kiekvienos gamybos partijos helio nuotėkio bandymas patvirtina, kad nuotėkio greitis yra mažesnis nei 0,5 g per metus viename mėgintuvėlyje.
• Po suvirinimo nereikalinga užpildo medžiaga, todėl pašalinama srauto likučių arba litavimo lydinio trapumo rizika.

Aukščiausias šilumos perdavimo efektyvumas

• Išlygintas B tipo profilis padidina paviršiaus ploto ir tūrio santykį, leidžiantį greičiau perduoti šilumą iš aušinimo skysčio į salono orą.
• Lygi vidinė anga sumažina srauto pasipriešinimą ir slėgio kritimą šildytuvo šerdyje.
• Vienodas sienelės storis (tolerancija ±0,05 mm) užtikrina pastovų šilumos laidumą per visą vamzdžio ilgį.

Padidintas patvarumas važiuojant terminiu dviračiu

• Lazerinis suvirinimas sukuria metalurginį ryšį, kuris atlaiko pakartotinį šiluminį plėtimąsi ir susitraukimą be nuovargio įtrūkimų.
• Suderinamas su aliuminio lydiniais AA3003 ir AA3102, pasirinktais dėl puikaus šilumos laidumo (200–220 W/m·K) ir formavimo.
• Patvirtinta 10 000+ terminių ciklų nuo -40°C iki +120°C be suvirinimo degradacijos.

Švari, be srauto gamyba

• Lazerinis suvirinimas pašalina srauto ar litavimo pastos poreikį, sumažina užteršimo riziką ir supaprastina surinkimą pasroviui.
• Jokių suvirinimo siūlių purslų ar paviršiaus oksidacijos – vamzdžiai yra paruošti tvirtinimui ir kolektoriaus litavimui iš karto po suvirinimo.
• Nuosekli suvirinimo briaunos geometrija leidžia automatiškai įdėti pelekus ir sukrauti šerdį be išlygiavimo problemų.

Lazeriu suvirintas B tipo vamzdis, palyginti su įprastu siūliniu vamzdžiu

Gamybos procesas – nuo ​​ritės iki gatavo vamzdžio

Gamyba išLazeriu suvirintas nesandarus jungties šildytuvo šerdies vamzdelisseka griežtai kontroliuojamą šešių pakopų procesą nuo ritės atsargų iki galutinio vamzdžio:

1 žingsnis – medžiagos pasirinkimas

• Pagrindinės medžiagos: aliuminio lydiniai AA3003 ir AA3102, parinkti dėl šilumos laidumo, formavimo ir suderinamumo kietuoju litavimu.
• Įeinančių ritinių atsargos patikrintos dėl cheminės sudėties ir paviršiaus kokybės.
• Medžiagos storio diapazonas: nuo 0,20 mm iki 0,60 mm, priklausomai nuo taikymo reikalavimų.

2 žingsnis – juostelių formavimas

• Aliuminio juostelė rulonu formuojama į B tipo profilį – plokščią, ovalų skerspjūvį, būdingą šildytuvo šerdies vamzdžiams.
• Tikslios formavimo štampai užtikrina vienodus profilio matmenis per visą ritės ilgį.
• Linijinis lazerinis matavimas stebi profilio geometriją, kad išlaikytų leistinus nuokrypius.

3 žingsnis – suvirinimas lazeriu

• Didelės galios skaidulinis lazeris (1–3 kW) nukreipia energiją į vamzdžio siūlę, sukurdamas giliai įsiskverbiančią ir siauro pločio rakto skylutę.
• Apsauginės dujos (argonas arba helis) apsaugo suvirinimo baseiną nuo oksidacijos.
• Suvirinimo stebėjimas realiuoju laiku seka įsiskverbimo gylį, suvirinimo plotį ir poringumą – automatiškai atmeta nespecifines dalis.

4 žingsnis – suvirinimo siūlės atkaitinimas

• Vietinis atkaitinimas po suvirinimo sumažina liekamąjį įtempį suvirinimo zonoje, nepaveikdamas pagrindinės medžiagos temperatūrų.
• Užtikrina, kad suvirinimo plotas būtų toks pat plastiškas ir formuojamas kaip ir likusioje vamzdžio dalyje.

5 veiksmas – dydžio nustatymas ir iškirpimas pagal ilgį

• Vamzdžiai sukalibruojami iki galutinių matmenų naudojant daugybę dydžių štampų.
• Supjaustykite pagal kliento nurodytą ilgį naudodami tikslią pjovimo arba kirpimo įrangą.
• Galai nušlifuojami ir paruošiami pelekų įkišimui arba antraštės tvirtinimui.

6 žingsnis – 100 % sandarumo patikrinimas

• Kiekvienam vamzdžiui atliekamas helio masės spektrometrinis nuotėkio bandymas, siekiant patikrinti sandarumą.
• Priėmimo kriterijus: ≤0,5 g/metus nuotėkis.
• Mėgintuvėliai, kurių bandymas nepavyko, automatiškai atmetami – užtikrinama, kad iš gamybos linijos nepatektų jokių defektų neturinčių vamzdelių.

Taikymas Focus – šildytuvų šerdys, skirtos automobilių ŠVOK

Kaip patikimasautomobilių šildytuvo šerdies vamzdžių tiekėjas, Sinupower produktai yra naudojami keliose transporto priemonių platformose:

Pirminės programos

• Keleivinių transporto priemonių ŠVOK sistemos:Pagrindinis sedanų, visureigių ir lengvųjų sunkvežimių salono šildymo komponentas.
• Komercinių automobilių klimato kontrolė:Didelio našumo šildytuvų šerdys sunkvežimiams, autobusams ir visureigių įrangai.
• Elektrinio automobilio šiluminis valdymas:Integruojamas į EV šildymo sistemas (šilumos siurblio arba varžinio šildymo konfigūracijos).
• ŠVOK vėdinimo įrenginiai:Naudojamas pastatų ir pramoninio šildymo srityse, kur reikalingi kompaktiški, sandarūs šilumokaičiai.

Integravimo taškai šildytuvo šerdies mazge

• Vamzdžiai įterpiami tarp pelekų kaminų ir išplečiami arba sulituojami, kad būtų suformuotas šerdies blokas.
• Vamzdžių galai prijungiami prie įėjimo / išleidimo kolektorių litavimo arba mechaninio sujungimo būdu.
• Aušinimo skystis (variklio aušinimo skystis arba EV šildymo skystis) teka per vamzdžio vidų, o oras teka per išorę.
• Šilumos perdavimas vyksta iš skysčio per vamzdžio sienelę ir pelekus į salono orą.

Suderinamumas su surinkimo procesais

• Mūsų vamzdžiai yra suderinami tiek su kontroliuojamos atmosferos litavimu (CAB), tiek su vakuuminiu litavimu.
• Lygios, be oksidų suvirinimo siūlės prieš lituojant nereikalauja papildomo valymo – sumažinama proceso etapų ir užteršimo rizika.
• Vamzdžių profiliai ir ilgiai gali būti pritaikyti pagal konkrečią šerdies geometriją ir transporto priemonės platformos reikalavimus.

Kokybės sertifikatai ir gamybos standartai

Sinupower gamybos procesai veikia pagal šias sertifikuotas sistemas:

📋 Paprašius galima gauti visas sertifikato kopijas.

Intelektinė nuosavybė

• 2 išradimų patentai– įskaitant patentuotą lazerinio suvirinimo padėties nustatymo sistemą B tipo vamzdžiams.
• 15 dizaino patentų– apima unikalius vamzdžių profilius ir šildytuvo šerdies geometriją.
• 16 naudingų modelių patentų– orientuota į vamzdžių formavimo ir suvirinimo procesų tobulinimą.

Šildytuvo šerdies vamzdžių pritaikymo galimybės

Matmenų pritaikymas

• Vamzdžio plotis:Nuo 12 mm iki 40 mm (nurodo klientas)
• Vamzdžio aukštis:1,5–5,0 mm (plokščias profilis)
• Sienelės storis:nuo 0,20 mm iki 0,60 mm
• Ilgis:Nuo 100 mm iki 2 000 mm (supjaustymas pagal ilgį pagal užsakymą)
• Tolerancija:±0,05 mm esant kritiniams matmenims

Lydinio ir dangos parinktys

• AA3003:Standartinis lydinys – geras šilumos laidumas ir formavimas, atsparus korozijai.
• AA3102:Didesnio stiprumo variantas – tinka didesniam slėgiui arba reiklesniam darbui.
• Paviršiaus apdorojimas:Pasirenkama cinko dribsnių danga arba konversijos danga, kuri padidina atsparumą korozijai.

Pabaigos formos parinktys

• Kvadratinis pjūvis– standartas antraštės įterpimui
• Nusklembti galai– lengvesniam surinkimui ir sandarinimui
• Išplėsti galai– mechaniniams kolektoriaus jungimams
• Individualūs galo profiliai– pagal kliento piešinį

Kūrimo procesas

1. Reikalavimų pateikimas:Klientas pateikia specifikacijas, brėžinius arba veiklos tikslus.
2. Galimybių peržiūra:Inžinierių komanda įvertina medžiagą, profilį ir suvirinimo parametrus.
3. Įrankio dizainas:Formavimo ir suvirinimo štampai gaminami namuose.
4. Prototipo paleidimas:Iki 100 vienetų kliento patvirtinimui – tik štampo kaina.
5. Gamyba:Galima viso masto gamyba su PPAP 3 lygiu.
6. Pristatymas:Suplanuotas siuntimas su medžiagų sertifikatais ir patikrinimo ataskaitomis.

Kokybės užtikrinimas – kaip užtikriname patikimą suvirinimo kokybę

Kiekviena partijaLazeriu suvirintas nesandarus jungties šildytuvo šerdies vamzdelisatlieka mūsų griežtą kokybės kontrolės sistemą:

Žaliavų kontrolė

• Aliuminio ritės, tiekiamos iš ISO 14001 sertifikuotų lydyklų su visišku medžiagų atsekamumu.
• Gaunama patikra: cheminės sudėties (OES), paviršiaus kokybės ir storio patikra.

Proceso valdikliai

• Formavimas:Matmenų stebėjimas realiuoju laiku su grįžtamojo ryšio valdymu, kad būtų išlaikytas profilio tikslumas.
• Lazerinis suvirinimas:Nuolat stebima galia, greitis ir apsauginių dujų srautas. Suvirinimo siūlės kokybė patikrinta naudojant optinę koherentinę tomografiją (OCT).
• Atkaitinimas:Vietinis indukcinis atkaitinimas su temperatūros stebėjimu, kad būtų užtikrinta nuosekli grūdelių struktūra suvirinimo zonoje.

Galutinė apžiūra

• Matmenys:OD, plotis, aukštis ir sienelės storis matuojami 3 taškuose kiekviename vamzdyje.
• Nesandarumo testas:Helio masių spektrometrija – 100 % vamzdelių, ≤0,5 g/metus.
• Suvirinimo patikrinimas:Vizualus ir mikroskopinis suvirinimo siūlės tęstinumo patikrinimas.
• Mechaninis:Tempimo ir trūkimo bandymai vienai terminio apdorojimo partijai.

Šios procedūros užtikrina, kad kiekviena siunta atitiktų griežtus automobilių ŠVOK programų kokybės reikalavimus.

Tvarumas ir aplinkosaugos laikymasis

Energijos efektyvumas

• Lazerinis suvirinimas sunaudoja žymiai mažiau energijos nei tradicinės litavimo krosnies operacijos – taip sumažiname anglies pėdsaką.
• Atkaitinimo procesuose naudojama regeneracinio degiklio technologija sumažina dujų suvartojimą 18%.

Perdirbimas ir atliekų mažinimas

• 98% medžiagų panaudojimas – visas aliuminio laužas yra atskiriamas ir grąžinamas sertifikuotiems perdirbėjams.
• Suvirinimo procese nenaudojamas srautas ar litavimo pasta, todėl pašalinami pavojingų atliekų srautai.

Atitiktis

• Atitinka RoHS – medžiagose ar procesuose nėra ribojamų medžiagų.
• Atitinka REACH – visi lydiniai ir perdirbimo cheminės medžiagos atitinka dabartinius ES aplinkosaugos standartus.

Dažnai užduodami klausimai apie lazeriu suvirintą šildytuvo šerdies vamzdelius

Susisiekite su Sinupower – Heater Core Tubing Solutions

Sinupower pristatoLazeriu suvirintas nesandarus jungties šildytuvo šerdies vamzdelisTai leidžia automobilių ŠVOK gamintojams gaminti šildytuvų šerdis su išskirtiniu patikimumu, pastoviu šiluminiu efektyvumu ir mažesnėmis bendromis gamybos sąnaudomis. Kviečiame originalios įrangos gamintojus, pirmos pakopos ŠVOK tiekėjus ir šildytuvų gamintojus susisiekti su mumis dėl pavyzdžių, techninių duomenų lapų arba bendro dizaino peržiūros.
