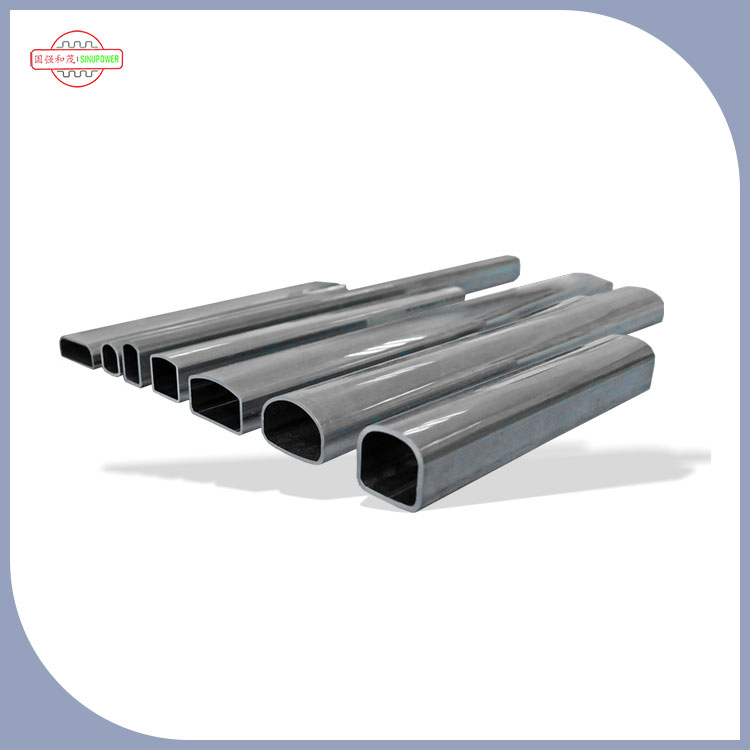

Sinupower Heat Transfer Tubes Changshu Ltd.– sertifikuotasGamintojas ir eksportuotojasišMaksimalios šiluminės sklaidos D tipo kondensatoriaus kolektoriaus vamzdžiai- tiekia tiksliai išspaustus aliuminio kolektorius, skirtus aušalo paskirstymui ir surinkimui D tipo kondensatoriaus sistemose. Mūsų D formos profilis sukurtas palaikyti efektyvų šilumos mainą komercinėse ir pramoninėse šilumos valdymo srityse.
1. Pagrindinės funkcijos ir projektavimo inžinerija
TheMaksimalios šiluminės sklaidos D tipo kondensatoriaus kolektoriaus vamzdžiaitarnauja kaip pagrindinis šaltnešio paskirstymo ir surinkimo kolektorius D tipo kondensatorių sistemose. D formos skerspjūvis suteikia konkrečių inžinerinių privalumų kondensatoriaus taikymui:
🔹 Šaltnešio paskirstymas
- Tarnauja kaip kondensatoriaus vamzdžių įleidimo ir išleidimo kolektorius
- D formos geometrija, skirta tolygiai paskirstyti šaltnešio srautą
- Palaiko kelis šaltnešius: R-410A, R-32, CO₂ (R-744)
- Suderinamas su įvairiomis prievadų konfigūracijomis (apvalus, ovalus, plyšęs)
🔹 Šilumos mainų palaikymas
- Palengvina aušalo fazės pasikeitimą iš garų į skystį
- Aliuminio konstrukcija su 167 W/m·K šilumos laidumu
- Sukurta integruoti su aliuminio pelekų atsargomis
- Palaiko sistemos energijos vartojimo efektyvumą per optimizuotus srauto kelius
2. Medžiagos pasirinkimas – aliuminio lydinys 6061-T6
Sinupower pasirenka aukštos kokybės aliuminio lydinį 6061-T6 ir 6063-T5.Maksimalios šiluminės sklaidos D tipo kondensatoriaus kolektoriaus vamzdžiairemiantis patikrintomis medžiagos savybėmis:
167
Šilumos laidumas (W/m·K) – patikrinta medžiagos savybė
2.70
Tankis (g/cm³) – 40 % lengvesnis nei varis (8,96 g/cm³)
520+
Atsparumas druskos purškimui (valandos, ASTM B117) – standartinis tyrimo metodas
📋 Duomenų pastaba:Šilumos laidumo, tankio ir atsparumo korozijai skaičiai yra paskelbti 6061-T6 aliuminio lydinio medžiagų savybės. Faktinis komponentų veikimas priklauso nuo sistemos konstrukcijos, veikimo sąlygų ir integracijos su kitais komponentais. Sinupower rekomenduoja konkretų kliento patvirtinimą.
⚖️ Svorio privalumas
- 40 % lengvesnės nei lygiavertės varinės galvutės (2,70 ir 8,96 g/cm³)
- Sumažina konstrukcinę apkrovą ant kondensatoriaus rėmų ir atramų
- Mažesnės krovinių gabenimo kaštai dideliems tarptautiniams pervežimams
- Lengvesnis valdymas montavimo ir priežiūros metu
🛡️ Atsparumas korozijai
- Išbandyta pagal ASTM B117 druskos purškimo standartą
- Savaime gyjantis oksido sluoksnis normaliomis atmosferos sąlygomis
- Suderinamas su aliuminio pelekų medžiagomis – nereikia galvaninės izoliacijos
- Atitinka RoHS ir REACH
3. Standartinės ir individualios specifikacijos
Sinupower gaminaMaksimalios šiluminės sklaidos D tipo kondensatoriaus kolektoriaus vamzdžiaišiose standartinėse ir pritaikomose konfigūracijose:
| Parametras |
Standartinis diapazonas |
Pasirinktinė parinktis |
| Vamzdžio išorinis skersmuo (mm) |
19.05 – 127.0 |
✓ Pagal brėžinį |
| Sienelės storis (mm) |
0,9 – 3,2 |
✓ Pagal brėžinį |
| Ilgis (mm) |
300 – 6000 |
✓ Pagal brėžinį |
| D plokščias plotis (mm) |
12-85 |
✓ Pagal brėžinį |
| Lydinio klasė |
6061-T6, 6063-T5 |
✓ Yra 3003, 5052 |
| Paviršiaus apdorojimas |
Malūno apdaila, anoduota (skaidri/auksinė), epoksidinė danga |
✓ Pagal poreikį |
| Prievado konfigūracija |
Apvalus, ovalus, su plyšiais |
✓ Pagal kliento piešinį |
| Tolerancija |
±0,05 mm |
✓ Galimi griežtesni leistini nuokrypiai |
4. Kokybės patvirtinimas ir sertifikatai
🏭 Gamybos kontrolė
- Sūkurinės srovės bandymas linijoje (ASTM E426)
- 100 % matmenų CMM patikrinimas mėginių partijose
- Plyšimo slėgio bandymas: 1,5 × projektinis minimalus slėgis
- Visiškas žaliavos atsekamumas nuo lydymosi iki galo
- SPC stebėjimas visos gamybos metu
📜 Sertifikatai
- IATF16949 (reg. 123456-789) – automobilių kokybės standartas
- ISO9001:2015 (CN-45678-2020) – kokybės valdymas
- ISO14001:2015 – aplinkos vadyba
- ISO45001:2018 – darbuotojų sveikata ir sauga
- Atitinka: RoHS, REACH, AHRI 210/240
5. Pagrindiniai taikymo segmentai
TheMaksimalios šiluminės sklaidos D tipo kondensatoriaus kolektoriaus vamzdžiainaudojami šilumos valdymo sistemose keliose pramonės šakose:
-
Komercinė ŠVOK- Oru aušinami kondensatoriai, aušintuvai, stogo įrenginiai
-
Šaldymas- Šaldymas, vitrinos, transportinis šaldymas
-
Šilumos siurbliai— Oras-vanduo, oras-oras ir geoterminės sistemos
-
Pramoninis aušinimas— Elektrinės sausas aušinimas, proceso aušinimas
-
Automobiliai ir EV— Baterijų aušinimo kondensatoriai, šilumos valdymo moduliai
6. Kaip Sinupower lygina su alternatyviais tiekėjais?
Sinupower'sMaksimalios šiluminės sklaidos D tipo kondensatoriaus kolektoriaus vamzdžiaiyra gaminami laikantis griežtų kokybės standartų. Šis palyginimas išryškina patikrinamus galimybių ir sertifikatų skirtumus:
| Atrankos kriterijus |
Sinupower |
Tipiškas tiekėjas A |
Tipiškas tiekėjas B |
| Sertifikuota IATF16949 |
✔ Taip |
Nr |
✔ Taip |
| Matmenų tolerancijos galimybė |
±0,05 mm |
±0,15 mm (cituota) |
±0,08 mm (cituota) |
| Vidinis įrankių projektavimas |
✔ 90+ įranga |
Užsakomasis |
Dalinis |
| Patentų portfelis |
33 aktyvūs |
2–5 |
8–12 |
| Standartinis pristatymo laikas |
15-25 darbo dienos |
25-35 darbo dienos |
20-30 darbo dienų |
| Pasirinktinio profilio palaikymas |
Visas OEM / ODM |
Ribotas |
Pilnas |
| Trečiųjų šalių bandymų ataskaitos |
Galima įsigyti pagal pageidavimą |
Papildomas mokestis |
Yra |
📋 Pastaba:Informacija apie konkurentus yra pagrįsta viešai prieinamais pramonės duomenimis ir klientų atsiliepimais. Sinupower rekomenduoja tiesiogiai patikrinti tiekėjo galimybes.
7. Inžinerinis palaikymas ir pritaikymas
-
Dizaino konsultacija:Mūsų inžinierių komanda peržiūri klientų brėžinius ir pateikia galimybių analizę.
-
Prototipo kūrimas:Antraštės pavyzdžiai, pagaminti per 10–15 darbo dienų su visų matmenų ataskaita.
-
Formos dizainas ir gamyba:Vidaus įrankių galimybė pašalina išorinę priklausomybę.
-
Pagalba po pardavimo:Diegimo nurodymai, rekomendacijos litavimo parametrams ir pagalba vietoje dideliems projektams.
8. Kaip savo sistemai nurodyti tinkamą D tipo antraštę
-
1 veiksmas – apibrėžkite sistemos pajėgumą:Nustatykite savo projektinę aušinimo apkrovą (kW), kad pasirinktumėte tinkamą antraštės skersmenį.
-
2 veiksmas – aušalo tipas:R-410A, R-32, CO₂ arba propanas – kiekvienam reikalingas specifinis slėgio įvertinimas.
-
3 veiksmas – prijungimo būdas:Lituotos, mechaninės (O-žiedo) arba suvirintos jungtys.
-
4 veiksmas – aplinkos sąlygos:Pakrantės arba pramoninėje aplinkoje gali prireikti anoduotos arba dengtos apdailos.
-
5 veiksmas – pateikite brėžinį arba pavyzdį:Mūsų inžinierių komanda per 24 valandas atsako pateikdama galimybes ir pasiūlymą.
9. Sinupower – Jūsų ilgalaikis terminio komponento partneris
2018 m. įkurta p. Gao Qiang (anksčiau priklausė Fortune 500 gamintojui), „Sinupower“ iš precizinių vamzdžių specialisto išaugo iki pilno aptarnavimo šiluminių komponentų tiekėjo. MūsųMaksimalios šiluminės sklaidos D tipo kondensatoriaus kolektoriaus vamzdžiaiyra suprojektuoti, aprūpinti įrankiais ir gaminami tik įmonės viduje – tai suteikia mums visišką kokybės, pristatymo laiko ir sąnaudų kontrolę.
-
33 patentai- įskaitant 2 išradimų patentus, skirtus D profilio ekstruzijai ir srauto optimizavimui.
-
90+ įrangos vienetų— suvirinimo linijos, tempimo mašinos, atkaitinimo krosnys, perforavimo presai ir pjovimo stotys.
-
Dalyvavimas rinkoje:87,8% Rytų Kinija, 8,4% Pietų Kinija, 3,8% Šiaurės Kinija – aktyviai ruošiamasi eksportuoti į pasaulines rinkas.
-
Nuolatinis bendradarbiavimas:Sanhua, Danfoss, Pankl – mūsų kokybės nuoseklumo ir tiekimo patikimumo įrodymas.
10. Dažnai užduodami klausimai
1 klausimas: koks yra didžiausias šių antgalių darbinis slėgis?Mūsų 6061-T6 antraštės yra 4,5 MPa (650 psi) esant 65 °C temperatūrai. Galimos CO₂ versijos su 7,0 MPa vardais.
2 klausimas: ar galite suderinti esamo konkurento antraštės aspektą?Taip. Atliekame atvirkštinę inžineriją pagal pavyzdžius arba brėžinius – paprastai per 5 darbo dienas, kad patvirtintume matmenis.
3 klausimas: kas yra standartinis MOQ?1000 vienetų standartiniams dydžiams. Individualūs profiliai: 500 vnt. Priimami bandomieji 50–200 vienetų užsakymai iš anksto aptarus.
4 klausimas: ar pateikiate serijos bandymo ataskaitas?Taip. Kiekvienoje partijoje yra 1,5 × projektinio slėgio sprogimo bandymo ataskaita su sertifikuotu įrangos kalibravimu.
5 klausimas: kokią pakuotę naudojate kroviniams gabenti jūra?PE maišeliai, putplasčiu atskirti sluoksniai, plienu armuotos medinės dėžės pagal ISPM-15. Konteinerio pakrovimas prižiūrimas su foto dokumentacija.
6 klausimas: ar „Sinupower“ gali padėti pertvarkyti sistemą, kad būtų naudojamos aliuminio antraštės?Taip. Mūsų inžinierių komanda konsultuoja sujungimo metodų, terminio plėtimosi ir sistemų integravimo klausimais.
11. Užsakymo įvykdymo procesas
-
Užklausa ir piešimo apžvalga— 24 valandų pradinis atsakymas
-
Pavyzdžių gamyba ir patvirtinimas- 10-15 darbo dienų
-
Masinė gamyba su SPC stebėjimu- 15-25 darbo dienos
-
Galutinis QC leidimas— 100 % matmenys + plyšimo bandymas + vizualinis patikrinimas
-
Pakavimas ir išsiuntimas- sekama siunta su visa dokumentacija
📬 Prašykite savo techninio duomenų lapo ir pasiūlymo pavyzdžio
Sinupower atsako per 24 valandas, įskaitant brėžinius, bandymų ataskaitas ir kainas.
Susisiekite su inžinierių komanda →
