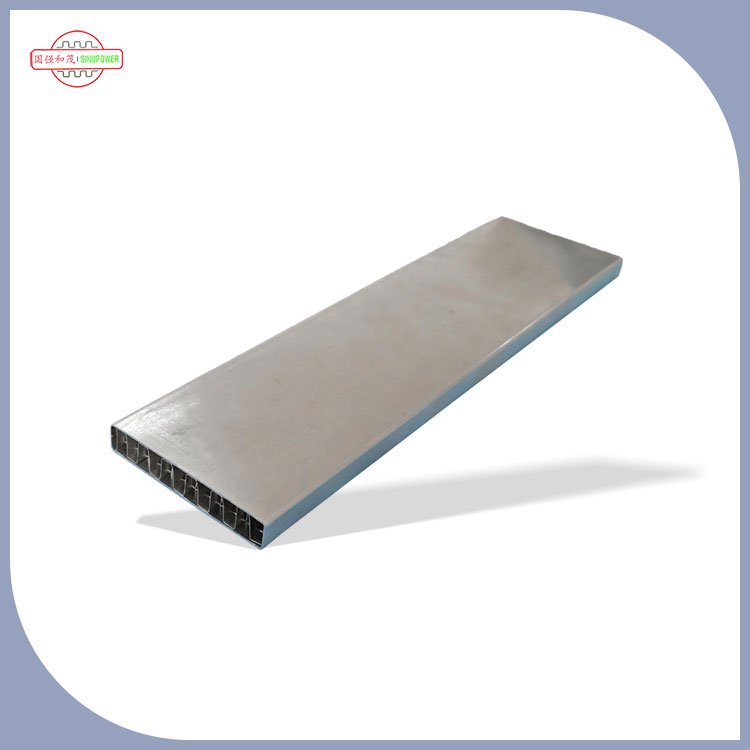

Akumuliatoriaus aušinimo plokštė (dar žinoma kaip „akumuliatoriaus aušinimo plokštė“) yra pagrindinis akumuliatorių sistemų, ypač didelės galios/didelės talpos akumuliatorių paketų, tokių kaip naujos energijos transporto priemonių energijos ir energijos kaupimo baterijos, šiluminio valdymo komponentas. Pagrindinė jo funkcija yra kontroliuoti akumuliatoriaus temperatūrą įkrovimo metu ir išleidžiant aktyviomis ar pasyviomis priemonėmis, užtikrinant, kad akumuliatorius visada veiktų saugiame ir efektyviame temperatūros diapazone, išvengdamas veikimo skaidymo, sutrumpintos gyvenimo trukmės ir net saugos rizikos (pvz., Šilumos bėgimo), atsirandančią dėl perkaitimo ar nelygaus temperatūros.
1 、Pagrindinis vaidmuo: Aplink tris pagrindines „temperatūros valdymo“ reikšmes
1. Slopinkite akumuliatoriaus perkaitimą ir išvengkite saugos rizikos
Baterijos (ypač ličio jonų akumuliatoriai) sukelia „Joule“ šilumą įkrovimo ir iškrovimo metu (srovė veikia ir sukuria šilumą per vidinį atsparumą), o esant didelės galios sąlygoms (tokioms kaip greitas pagreitis ir greitas naujų energetinių transporto priemonių įkrovimas), šilumos generavimas smarkiai padidės:
Jei temperatūra viršija saugų slenkstį (paprastai 45–60 ℃ ličio jonų akumuliatorių, su nedideliais skirtingų tipų skirtumais), tai gali sukelti elektrolitų skilimą, teigiamų elektrodų medžiagų struktūrinį pažeidimą ir net suaktyvinti „terminį bėgimą“ (gaisras, sprogimas);
Aušinimo plokštė greitai sugeria šilumą ir veda ją į aušinimo terpę (pvz., Aušinimo skystį, orą), tiesiogiai arba netiesiogiai liečiant akumuliatoriaus paviršių (pvz., Komplekte su akumuliatoriaus elementu/moduliu), kontroliuodama akumuliatoriaus temperatūrą saugiame diapazone ir sumažinant šilumos bėgimo riziką iš šaltinio.
2. Subalansuokite akumuliatoriaus temperatūros skirtumą, kad būtų užtikrintas stabilus našumas
Bateriją sudaro dešimtys ar net šimtai atskirų ląstelių. Jei šilumos išsklaidymas yra netolygus, gali kilti „vietinės aukštos temperatūros, vietinės žemos temperatūros“ temperatūros skirtumo problema (pvz., Temperatūros skirtumas didesnis nei 5 ℃ tarp akumuliatoriaus pakuotės krašto ir centro):
Aukštos temperatūros monomeras: greitesnis talpos skilimas ir trumpesnis ciklo tarnavimo laikas;
Žemos temperatūros ląstelės: mažas įkrovimo ir iškrovimo efektyvumas (pvz., Sumažėjęs žiemos diapazonas) ir netgi negalima įkrauti ir išmesti normaliai, todėl visa akumuliatoriaus pakuotė yra „atsilikusi“;
Aušinimo plokštė yra suprojektuota vienodais srauto kanalais (tokiais kaip serpentino kanalai, lygiagrečiai kanalai) arba šilumos išsklaidymo struktūras, kad būtų užtikrinta, jog šiluma tolygiai sunaikinama, sumažinkite temperatūros skirtumą tarp atskirų ląstelių (paprastai reikia kontroliuoti 3–5 ℃) ir įgalina visus akumuliatoriaus efektyvumą sinchronizuoti, vengiant „statinės efekto“.
3. Išlaikykite optimalią veiklos temperatūrą ir prailginkite akumuliatoriaus veikimo laiką
Akumuliatorius turi „optimalų veikimo temperatūros diapazoną“ (paprastai 20–40 ℃), kuriame:
Didžiausias įkrovimo efektyvumas (vengiant lėto žemos temperatūros įkrovimo ir ličio nusėdimo aukštos temperatūros įkrovimo metu);
Talpa skilimas yra lėčiausias (aukšta temperatūra pagreitina elektrodų medžiagų senėjimą, žema temperatūra lemia ličio dendritų susidarymą, kurie abu sutrumpina gyvenimo trukmę);
Aušinimo plokštė dinamiškai sureguliuoja šilumos išsklaidymo intensyvumą (pvz., Automatiškai paleidžiant ir sustabdant aušinimo sistemą pagal akumuliatoriaus temperatūrą, sureguliuodama aušinimo skysčio srautą), ilgą laiką stabilizuodama akumuliatorių optimaliame diapazone ir žymiai prailgindama akumuliatoriaus aptarnavimo tarnavimo laiką (paprastai prailginant galios akumuliatoriaus tarnavimo laiką nuo 3 iki 5–8 metų).
2 、Pagalbinė funkcija: funkcijos pratęsimas pritaikytas prie skirtingų scenarijų
Suderinamas su žemos temperatūros pašildymu (iš dalies integruota konstrukcija): Kai kurios aušinimo plokštės priima „šaltą karštos integracijos“ struktūrą (tokią kaip kaitinimo elementų integravimas į srauto kanalą), kurią žiemą galima perjungti į „šildymo režimą“ žiemą. Akumuliatorius pašildomas per aušinimo skysčio/šildymo pelekus, sprendžiant mažos akumuliatoriaus aktyvumo ir mažo nuotolio problemas žemoje temperatūroje (ypač tinkama naujoms energetinėms transporto priemonėms šaltuose šiauriniuose regionuose).
Akumuliatoriaus struktūros apsauga ir vibracijos mažinimas: Kai kurios aušinimo plokštės (pvz., Vandenį aušinta naujų energijos transporto priemonių galios akumuliatorių) yra aprūpintos pagalvėlėmis (tokiomis kaip šilumos laidžios silikono trinkelės), kai pritvirtintos prie akumuliatoriaus. Be to, kad padidėja šilumos laidumas, jie taip pat gali sušvelninti vibracijas transporto priemonės veikimo metu, vengti konstrukcinio laisvės ar prasto akumuliatoriaus ląstelių elektrodų kontakto dėl ilgalaikės vibracijos.
3 、Pagrindinio adaptacijos scenarijus: Kodėl didelės galios baterijos priklauso nuo aušinimo plokštelių?
Nauja energijos transporto priemonės galios baterija: Tai yra pagrindinis aušinimo plokštelių taikymo scenarijus. Dėl didelės įkrovimo ir išmetamosios akumuliatoriaus galios veikiant transporto priemonei (pvz., Peaktion Power, pasiekianti šimtus kilovatų), ir pridedama montavimo erdvė (prastos šilumos išsklaidymo sąlygos akumuliatoriaus viduje), būtina naudoti aušinimo plokštes (daugiausia vandenį aušinamas plokšteles), kad būtų galima išprovokuoti šilumą, kitaip jis rimtai paveiks diapazoną ir saugumą;
Energijos kaupimo akumuliatorių sistema: Didelių energijos kaupimo elektrinių (pvz., Fotoelektros/vėjo jėgos suderinimo energijos kaupimo) akumuliatorius turi didelę talpą ir ilgą laiką gali būti įkrauta ir išleidžiama. Jei temperatūra per aukšta, talpa greitai suyra. Aušinimo plokštelės gali užtikrinti ilgalaikį stabilų energijos kaupimo sistemos veikimą;
Didelės galios pramoninės baterijos, tokios, kaip naudojamos šakėse ir AGV robotuose, sukuria daug šilumos, dažnai greitai įkraunant ir išmetant. Aušinimo plokštė gali užkirsti kelią akumuliatoriui dažnai išjungti dėl perkaitimo ir pagerinti įrangos veikimo efektyvumą.
