Abstraktus
Kai kondensatorius veikia prasčiau, simptomai atrodo pažįstami: didesnis energijos suvartojimas, nestabili išleidimo angos temperatūra, dažnas valymas, ankstyvi nutekėjimai ir toks vibracijos triukšmas, kuris atsiranda blogiausiu įmanomu metu. AD tipo apvalus kondensatoriaus vamzdisdažnai pasirenkamas kompaktiškiems kondensatoriams, nes padeda subalansuoti tris konkuruojančius poreikius: šilumos perdavimo paviršiaus panaudojimą, srauto stabilumą ir mechaninį tvirtumą esant ribotam plotui. Šiame straipsnyje aprašysiu, kas paprastai sugenda realaus pasaulio kondensatoriuose, ką paprastai reiškia „D tipo + apvalus“ dizaino tikslas, ką nurodyti, kad išvengtumėte tiekimo klaidų, ir kaip pagalvoti apie ilgaamžiškumą (koroziją, užterštumą, vibraciją), kol vamzdis kada nors pasiekia jūsų parduotuvės grindis.
Turinys
- Kontūras iš pirmo žvilgsnio
- Kokias problemas bando išspręsti pirkėjai?
- Kas yra D tipo apvalus kondensatoriaus vamzdis praktiškai?
- Kur jis geriausiai tinka kondensatoriaus sistemose?
- Ką nurodyti, kad našumas atitiktų brėžinį
- Kaip galvoti apie koroziją, užterštumą ir vibraciją
- Tiekėjo klausimai, neleidžiantys brangiai perdaryti
- Pasirinkimo ir trikčių šalinimo lentelė
- DUK
- Uždarymo mintys
Kontūras iš pirmo žvilgsnio
- Pirma:nustatyti skausmo tašką (erdvė, slėgio kritimas, vibracija, korozija, užsiteršimas arba surinkimo išeiga).
- Tada:Patvirtinkite, ką „D tipas“ reiškia jūsų konstrukcijai (profilį, galutinę formą, vamzdžio ir antraštės sąsają arba pakavimo geometriją).
- Kitas:užrakinkite specifikacijas, kurios lemia tikrus rezultatus (matmenys, tolerancija, lydinys / medžiaga, švara, bandymo metodas).
- Galiausiai:susisiekite su tiekėju, kuris gali įrodyti nuoseklumą patikrinimo įrašais ir proceso kontrole – ne tik katalogo puslapyje.
Kokias problemas bando išspręsti pirkėjai?
Dauguma žmonių neina apsipirkti dėl aD tipo apvalus kondensatoriaus vamzdisnes skamba šauniai. Jie tai daro, nes kažkas skauda – dažniausiai tai kainuoja, veikimo laikas arba abu. Čia yra skausmo taškai, kuriuos dažniausiai matau, kai komandos vertina vamzdžių variantus kondensatoriaus darbui:
- Vietos mažai:ritės plotas yra ribotas, tačiau talpos tikslai išlieka tie patys.
- Slėgio kritimas didėja:siurbliai/ventiliatoriai dirba sunkiau, o energijos suvartojimas didėja.
- Užteršimas ir pleiskanojimas:našumas atrodo gerai, kai pradedamas eksploatuoti, o po kelių savaičių ar mėnesių sumažėja.
- Vibracinis nuovargis:vamzdžių atramos yra „pakankamai geros“, kol atsiranda rezonansas esant tam tikroms apkrovoms.
- Korozijos staigmenos:mišrių metalų sistemos, vandens chemijos pokyčiai arba pakrantės aplinka sutrumpina gyvenimą.
- Surinkimo našumo problemos:mažas matmenų poslinkis sukelia litavimo / suvirinimo defektus, nuotėkius arba pertvarkymą.
- Pristatymo laiko nepastovumas:jums reikia nuspėjamos tiekimo ir kartojamos kokybės, o ne vienkartinės partijos, kuri atrodo tobulai.
Geriausias vamzdžio pasirinkimas yra tas, kuris sumažina jūsų rizikos profilįjūsų faktinėms darbo sąlygoms. Štai kodėl turėtume kalbėti apie tai, ką paprastai reiškia „D tipas“, prieš kalbėdami apie „geresnį šilumos perdavimą“.

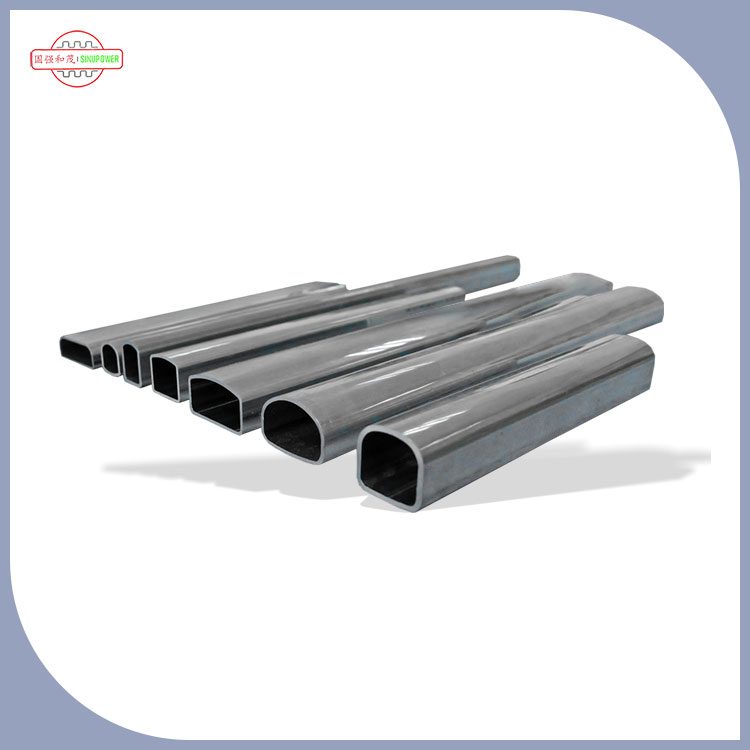

Kas yra D tipo apvalus kondensatoriaus vamzdis praktiškai?
Pavadinimas gali būti painus, nes „D tipas“ įvairiose pramonės šakose naudojamas skirtingai. Daugelyje kondensatorių konstrukcijų „D tipas“ dažnai rodo geometrijos arba sąsajos pasirinkimą, skirtą pagerinti sandarinimo, kontakto ar surinkimo stabilumą, išlaikant srauto elgseną arčiau to, ko tikitės iš apvalios praėjimo.
Mano praktinis apibrėžimas: A D tipo apvalus kondensatoriaus vamzdispaprastai yra sukurtas taip, kad skysčio srautas būtų sklandus (pagrindinis apvalių srautų privalumas), kartu įdiegiant valdomą plokščią arba indeksuotą funkciją ("D" paskirtis), kuri padeda padėti, išdėstyti tarpus, sujungti vamzdžius su antgaliais arba naudoti kontaktinę sritį, ypač kompaktiškose ritėse.
Kodėl tai svarbu? Kadangi daugelis kondensatorių „našumo“ problemų kyla ne dėl šilumos perdavimo teorijos – jas sukelia gamybos pokyčiai ir lauko sąlygos. Vamzdis, kurį lengviau išdėstyti, lengviau sujungti ir mažiau jautrus nedideliems matmenims, gali būti vertas daugiau nei nedidelis teorinis efektyvumo padidėjimas.
Jei vertinate šį vamzdžio tipą, neklauskite tik „Ar jis apvalus? Klauskite:Kuri mano konstrukcijos dalis tampa stabilesnė arba labiau pakartojama dėl D tipo projektavimo tikslo?
Kur jis geriausiai tinka kondensatoriaus sistemose?
Taikant kondensatorių pramoniniuose įrenginiuose ir ŠVOK sistemose, vamzdžių pasirinkimas paprastai yra šilumos perdavimo ploto, srauto paskirstymo ir mechaninio atsparumo pusiausvyros veiksmas. AD tipo apvalus kondensatoriaus vamzdisdažnai pasirenkamas, kai:
- Jums reikia kompaktiškumo:griežtesnis ritės sandarinimas arba labiau nuspėjamas vamzdžių išlygiavimas padeda pasiekti talpos tikslus tame pačiame apvalkale.
- Norite stabilaus srauto veikimo:apvalūs srauto takai gali padėti sumažinti staigius slėgio nuostolius, palyginti su agresyvesnės formos kanalais.
- Jūsų prisijungimo procesą reikia pakartoti:nuosekli profilio funkcija gali sumažinti surinkimo kintamumą.
- Darbo sąlygos svyruoja:vibracija, temperatūrų ciklas ir kintančios apkrovos apdovanoja mechaniškai stabilią geometriją.
Dar vienas tikrovės patikrinimas: jei jūsų kondensatorius veikia nenuosekliai paskirstant (karštieji taškai, netolygi išleidimo angos temperatūra), dėl netinkamo paskirstymo galite prarasti daug daugiau našumo, nei kada nors pasieksite dėl „optimizuotos“ vamzdžio formos. Taigi traktuokite vamzdžių pasirinkimą kaip sistemos dalį: antgalius, atramas, pelekų kontaktą, sujungimo kokybę ir valymo strategiją.
Ką nurodyti, kad našumas atitiktų brėžinį
Čia yra spąstai, kuriuos mačiau per daug kartų: brėžinys yra „išbaigtas“, tačiau jis nekontroliuoja detalių, kurios iš tikrųjų reguliuoja nuotėkio riziką, slėgio kritimą ir surinkimo išeigą. Jei norite aD tipo apvalus kondensatoriaus vamzdisNorint nuosekliai elgtis nuo partijos, tai yra specifikacijos elementai, kurie pasiteisina.
Pagrindinės specifikacijos, kurias reikia užrakinti
- Išorinis skersmuo ir sienelės storis:apima toleranciją ir matavimo metodą.
- Ilgis ir pjovimo kokybė:šlifavimo ribos, kvadratiškumas ir pabaigos sąlygos.
- Medžiaga / lydinys:atitiktų korozijos aplinką ir sujungimo procesą.
- Paviršiaus būklė ir švara:kontroliuoti alyvas, drožles, dulkes; nustatyti priimtinus paviršiaus defektus.
- Slėgio / nuotėkio bandymas:nurodykite bandymo slėgį, terpę (oras/vanduo), laikymo laiką ir priėmimo kriterijus.
- Matmenų stabilumas po formavimo/sujungimo:jei vamzdeliai yra iš anksto suformuoti arba baigti apdoroti, nurodykite patikrinimus po apdorojimo.
Jei apsirūpinate tarptautiniu mastu, taip pat protinga nurodytipakavimas ir tvarkymasreikalavimus. Kondensatoriaus vamzdžius gali pažeisti iš pažiūros nedideli smūgiai: įdubimai, ovalizacija, subraižyti paviršiai ir užteršimas. Tie defektai gali nepasireikšti iki sujungimo ar slėgio bandymo, kai pertvarkymas yra daug brangesnis.
Kaip galvoti apie koroziją, užterštumą ir vibraciją
„Patvarus“ nėra vienas požymis. Kondensatoriaus vamzdžių ilgaamžiškumas paprastai yra produktaschemija(atsparumas korozijai),fizika(vibracija ir nuovargis), iroperacijos(užteršimas ir valymas). Štai kaip aš jį suskirstyčiau spręsdamas, ar aD tipo apvalus kondensatoriaus vamzdisyra teisingas žingsnis.
Korozija
- Vandens chemija svarbi:chlorido lygis, pH, ištirpusio deguonies ir biocidų programos keičia korozijos elgesį.
- Mišrių metalų sistemos:galvaninės poros gali tyliai paspartinti žalą, jei jos nėra izoliuotos arba neapdorotos.
- Paviršiaus apsauga:dangos ar dengimo strategijos gali padėti, bet tik tuo atveju, jei jūsų valymo metodas jų nepanaikins.
Užteršimas ir pleiskanojimas
- Numatomas našumo sumažėjimas:sukurkite valymo prieigą ir pasirinkite vamzdžių specifikacijas, kurios toleruoja jūsų valymo metodą.
- Greičio kompromisas:didesnis greitis gali sumažinti nuosėdas, bet gali padidinti eroziją arba siurbimo energiją.
- Techninės priežiūros realybė:jei jūsų komanda gali valyti tik du kartus per metus, pasirinkite dizainą, kuris išliktų stabilus tarp valymų.
Vibracija ir nuovargis
- Palaikymo strategija:vamzdžio geometrija gali padėti, tačiau atramos ir tarpai dažnai nulemia galutinį nuovargio tarnavimo laiką.
- Terminis dviratis:pasikartojantis išsiplėtimas / susitraukimas gali sugadinti jungtis, jei leistini nuokrypiai nukrypsta.
- Rezonanso rizika:jei jūsų įranga turi žinomų vibracijų juostų, anksti patikrinkite vamzdžio / atramos natūraliuosius dažnius.
Jei perkate darbo laikui, paprašykite nuoseklumo įrodymų. Pavyzdžiui,Sinupower Heat Transfer Tubes Changshu Ltd., kaip ir daugelis rimtų šios kategorijos gamintojų, šį vamzdžių tipą priskiria patikimai šilumos perdavimo paslaugai ir stabiliam srautui – jūsų užduotis yra padaryti tuos teiginius „realius“, susiejant juos su išmatuojamais priėmimo kriterijais savo PO ir patikrinimo plane.
Tiekėjo klausimai, neleidžiantys brangiai perdaryti
Jei turėčiau pasirinkti vieną pirkėjų mąstymo pokytį, tai būtų toks: ne tik vertinkite vamzdį – įvertinkiteprocesaskad daro vamzdelį. Kai įsigyjate aD tipo apvalus kondensatoriaus vamzdis, šie klausimai yra tie, kurie linkę anksti atskleisti riziką:
- Kaip kontroliuojate matmenų poslinkį tarp partijų?Paklauskite, kas matuojama, kaip dažnai ir kas nutinka, kai neatitinka specifikacijų.
- Ką jūsų gamykloje reiškia „švarus“?Pasiteiraukite apie drožlių pašalinimą, alyvos kontrolę ir pakavimą po galutinio patikrinimo.
- Koks testas yra standartinis, o koks neprivalomas?Slėgio bandymas, sūkurinė srovė (jei taikoma), vizualinis įvertinimas, kietumo patikra – padarykite tai aiškiai.
- Ar galite pateikti patikrinimo įrašus su siuntomis?Jei atsakymas neaiškus, traktuokite jį kaip signalą.
- Kaip apsisaugoti nuo žalos transportavimo metu?Įlenkimai ir įbrėžimai gali virsti nuotėkiais ir laužu.
- Kokia jūsų pokyčių kontrolės praktika?Apie medžiagų šaltinio arba įrankių pakeitimus reikia pranešti prieš atvykstant siuntai.
Geri tiekėjai dėl šių klausimų neįsižeis. Jiems palengvės, kad esate rimtas, nes rimti klientai sumažina nesusipratimų ir gaisro gesinimo greitį.
Pasirinkimo ir trikčių šalinimo lentelė
Naudokite šią lentelę kaip greitą „pirkėjo žemėlapį“, kad nustatytumėte įprastas kondensatoriaus problemas su tuo, ką turėtumėte nurodyti arba patikrinti rinkdamiesiD tipo apvalus kondensatoriaus vamzdis.
| Pirkėjo skausmo taškas | Kas dažniausiai sukelia | Ką nurodyti / patikrinti | Ko saugotis |
|---|---|---|---|
| Laikui bėgant talpa mažėja | Užteršimas, pleiskanojimas, prasta prieiga prie valymo | Valymo metodų suderinamumas; paviršiaus būklė; techninės priežiūros intervalo prielaidos | Agresyvus valymas gali pažeisti dangas arba siūles |
| Didelis slėgio kritimas | Srauto apribojimas, netinkamas pasiskirstymas, šiurkštūs vidiniai paviršiai | Srauto kelio tikslas; matmenų tolerancija; vidinė švara | „Maži“ tolerancijos pokyčiai gali tapti didelėmis sistemos nuobaudomis |
| Nuotėkio gedimai po prisijungimo | Pabaigos kokybės problemos, užterštumas, neatitikimas antraštės sąsajai | Pjovimo kvadratiškumo / atskilimo ribos; švaros standartas; sandarumo bandymo planas | Užterštumas dažnai slepiasi iki paskutinio slėgio bandymo |
| Vibracijos triukšmas / nuovargio įtrūkimai | Palaikykite tarpą, rezonansą, šiluminio ciklo įtempį | Paramos strategija; medžiagų pasirinkimas; matmenų stabilumas po formavimo | Nelaikykite vamzdžio geometrijos tinkamų atramų pakaitalu |
| Korozija ir ankstyvas pakeitimas | Vandens chemija, mišrūs metalai, aplinkos poveikis | Medžiagos/lydinio pasirinkimas; izoliacijos strategija; korozijos pašalpa | „Vienas tinkamas visiems“ medžiagų pasirinkimas retai išgyvena atšiauriose vietose |
| Mažas surinkimo derlius | Partijos nenuoseklumas, tvarkymo pažeidimai, neaiškūs priėmimo kriterijai | Patikrinimo įrašai; pakavimas; defektų ribos; pokyčių kontrolės lūkesčiai | Perdirbimo išlaidos dažnai viršija vamzdžių kainų skirtumus |
DUK
Ar D tipo apvalus kondensatoriaus vamzdis skirtas tik vienai pramonės šakai?
Nebūtinai. Ta pati vamzdžio koncepcija gali būti rodoma bet kur kompaktiškuose kondensatoriuose ir stabiliuose sujungimuose. Kokie yra specifikacijos pakeitimai: medžiaga, tolerancija ir bandymai turi atitikti jūsų darbo sąlygas (temperatūra, skysčio cheminė sudėtis, vibracijos profilis, valymo būdas).
Kam pirmiausia turėčiau teikti pirmenybę: šilumos perdavimui ar patikimumui?
Daugumoje tikrų įrenginių patikimumas laimi. Šiek tiek „mažiau optimalus“ vamzdis, kurio veikimas išlaikomas ištisus mėnesius su nuspėjamu valymu ir mažesniu nuotėkiu, dažnai duoda geresnių bendrų sąnaudų nei konstrukcija, kuri pradeda tvirtai, bet greitai genda arba apsunkina surinkimą.
Kaip išvengti netinkamo „D tipo“ interpretacijos?
Laikykite „D tipą“ kaip vėliavėlę, kad paaiškintumėte geometriją ir sąsajos detales. Patvirtinkite skerspjūvio paskirtį, pabaigos sąlygas ir tai, kaip vamzdis dera su antgaliais ir atramomis. Į pirkimo dokumentus pridėkite eskizų, leistinų nuokrypių ir patikros taškų, kad nekiltų dviprasmybių.
Ar man reikia specialių šių vamzdžių kokybės patikrų?
Jei kondensatorius yra kritinis, taip. Apibrėžkite bent matmenų patikrinimus, švaros reikalavimus ir sandarumo / slėgio bandymo metodą. Didesnės rizikos sistemoms reikalauti partijos tikrinimo įrašų ir aiškių defektų ribų (įlenkimų, įbrėžimų, ovalumo, įbrėžimų).
Koks yra greičiausias būdas sumažinti nuotėkio riziką?
Užfiksuokite galutinę kokybę, švarą ir tvarkymą / pakavimą. Daugelis nutekėjimų prasideda dėl mažų problemų – įdubimų, užteršimo ar įlenkimų, kurie atsiskleidžia tik sujungimo ar vėlyvojo slėgio bandymo metu.
Uždarymo mintys
A D tipo apvalus kondensatoriaus vamzdisgali būti protingas atsakymas, kai kovojate su erdvės apribojimais, slėgio kritimo slinkimu ar surinkimo našumo problemomis, ypač kai jūsų komandai reikia vamzdžio, kuris veikia nuspėjamai esant realiam eksploataciniam stresui. Svarbiausia yra nusipirktiteisingai„D-type“ versija jūsų kondensatoriaus architektūrai, tada sukurkite atsarginę jos specifikaciją ir tikrinimo discipliną, užtikrinančią nuoseklų našumą visose siuntose.
Jei planuojate statyti naują kondensatorių arba pakeisti esamos sistemos vamzdžius,Sinupower Heat Transfer Tubes Changshu Ltd.gali padėti jums su gaminių pasirinkimais ir gamybos patirtimi, pritaikyta kondensatoriaus priežiūrai. Pasidalykite savo darbo sąlygomis, tiksline talpa ir pagrindinių matmenų, o mes padėsime susiaurinti vamzdžio specifikaciją, atitinkančią jūsų apribojimus. Pasiruošę judėti į priekį?Susisiekite su mumis aptarti savo projektą ir gauti pasiūlymą, atitinkantį jūsų realaus pasaulio reikalavimus.
