Straipsnio santrauka

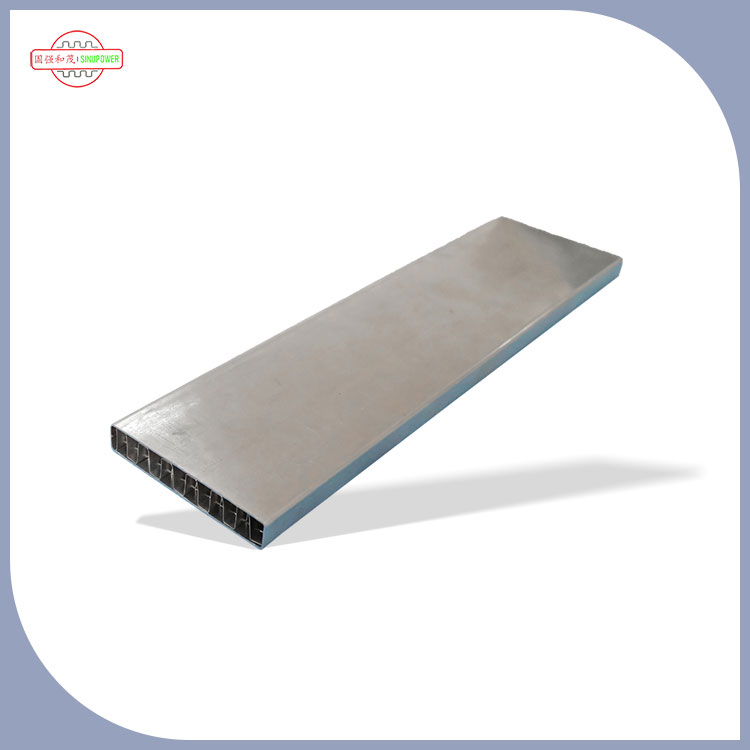

Stačiakampiai vamzdžiaiŠiuolaikiškesniuose šilumokaičiuose ir šiluminėse sistemose atsiranda dėl paprastos priežasties: jie gali užtikrinti gerą šilumos perdavimo efektyvumą ankštose erdvėse, o inžinieriams padėti valdyti oro srautą, slėgio kritimą ir ritės geometriją. Šiame straipsnyje paaiškinama, kur stačiakampiai vamzdžiai yra prasmingi, kokius skausmo taškus jie ištaiso (o kuriuos ne), kaip juos teisingai nurodyti ir kokių kokybės patikrinimų turėtumėte reikalauti, kad išvengtumėte brangių netikėtumų. Taip pat gausite praktinę palyginimo lentelę, atrankos kontrolinius sąrašus ir DUK skyrių, kuriuo galėsite pasidalinti su savo komanda.
Jei perkate šilumokaičio vamzdžius, tikėtina, kad apskritai nemiegate dėl „vamzdžių“ – prarandate mintis dėl to, kokie vamzdžiai gali sugesti: našumo tikslai, surinkimo išeiga ir pristatymo grafikai. Štai skausmo taškai, kurie vėl ir vėl pasirodo:
Stačiakampiai vamzdžiai stebuklingai neišspręs kiekvienos iš šių problemų, bet kai jie bus parinkti tinkamam darbui ir tinkamai nurodyti, jie gali sumažinti kelias problemas vienu metu.
Stačiakampiai vamzdžiai keičia srauto kanalo geometriją ir vamzdžio sąsają su pelekais arba plokštėmis. Tai skamba akademiškai, kol pamatysite praktinį poveikį:
Trumpai tariant: profilis suteikia jums dar vieną svirtį, kurią galite traukti, kai apvalūs vamzdžiai negali užtikrinti reikiamo kompaktiškumo, montavimo ir šiluminių savybių derinio.
Stačiakampiai vamzdžiai yra ypač patrauklūs, kai dizainas yra suvaržytas arba kai oro pusė yra tikroji kliūtis. Įprasti naudojimo atvejai apima:
Patarimas: jei jūsų dizainerių komanda ir toliau kovoja su „mums reikia daugiau pajėgumų, bet negalime išplėsti ritės“, dažniausiai pokalbyje dalyvauja stačiakampiai profiliai.
Priimkime sprendimą praktiškai. Štai palyginimo lentelė, kurią įsigijimas ir inžinerija gali naudoti pradiniame etape:
| Sprendimo veiksnys | Stačiakampiai vamzdžiai | Apvalūs vamzdžiai |
|---|---|---|
| Erdvės panaudojimas | Dažnai stiprūs kompaktiškuose išdėstymuose; lengva sukrauti tam tikrose geometrijose | Patikimas, bet gali eikvoti vietos sandariuose, stačiakampiuose vokuose |
| Fino sąsajos potencialas | Plokščios pusės gali padėti pasiekti pastovų kontaktą, kai jos suderinamos su pelekų dizainu | Bendrieji standartai; plačiai prieinami pelekų įrankiai |
| Surinkimo išlyginimas | Profilis gali sumažinti sukimąsi ir pagerinti pakartojamą padėties nustatymą | Sukimasis nėra savaime suvaržytas, nebent tai užtikrina armatūra |
| Tiekimo grandinės prieinamumas | Geriausiai pas specializuotus gamintojus; užtikrinti pajėgumus ir tolerancijas | Platus prieinamumas; daug tiekėjų |
| Specifikacijos jautrumas | Didesnis – nedideli kampų, spindulių ar sienos pokyčiai gali būti svarbesni | Žemesni standartai ir pakeičiamumas yra įprasti |
| Išlaidų nuspėjamumas | Gali būti konkurencingas apimtimi; priklauso nuo lydinio, proceso ir leistinų nuokrypių | Dažnai nuspėjama dėl prekių masto |
Kai sistema neveikia, komandos dažnai pirmiausia kaltina „vamzdžio formą“. Iš tikrųjų našumas priklauso nuo kelių kintamųjų, kuriuos galite valdyti. Jei vertinate stačiakampius vamzdžius, sutelkite dėmesį į šiuos dalykus:
Geriausiuose projektuose stačiakampiai vamzdžiai traktuojami kaip sistemos dalis: vamzdis + pelekas + sujungimo būdas + veikimo sąlygos. Štai iš kur ateina pergalės.
Dauguma tiekimo problemų kyla dėl to, kad vamzdžių specifikacijos yra „pakankamai artimos“, kad būtų galima pateikti citatą, bet nėra pakankamai tikslios gamybai. Naudokite šį kontrolinį sąrašą, kad išvengtumėte pakartotinių citatų, vėlavimų ir neatitikimų:
Patarimas dėl viešųjų pirkimų: paprašykite inžinierių pateikti sąrašą „svarbiausia surinkti“. Jei leistina nuokrypa turi įtakos pelekų įdėjimui, litavimo tarpams arba tvirtinimo detalėms, ji priklauso pirkimo specifikacijai, o ne įterpta į vidinius brėžinius.
Stačiakampiai vamzdžiai dažnai naudojami ten, kur svarbu tikslumas ir pakartojamumas. Štai kokybės patikrinimai, kurie apsaugo jus nuo linijos sustabdymo ir nuotėkio gedimų:
Jei jūsų projekto nesėkmės kaina yra didelė (šaldymo agentai, pavojingos terpės, sunkiai prieinami įrenginiai), laikykite kokybišką dokumentaciją kaip reikalavimą, o ne „malonu turėti“.
Net jei stačiakampiai vamzdžiai puikiai tinka popieriuje, projektas vis tiek gali žlugti dėl tiekimo grandinės trinties. Keletas praktinių būdų, kaip sumažinti riziką:
Nuoseklumas svarbiau nei tobulumas. Vamzdis, kuris yra „tobulas“ vienoje partijoje ir šiek tiek kitoks kitoje, yra blogesnis nei vamzdis, kuris nuolat patenka į tiksliai apibrėžtą tolerancijos langą.
Jei perkate stačiakampius vamzdžius, skirtus šilumos perdavimui, darbas su gamintoju, kuris supranta šiluminius mazgus, palengvina jūsų gyvenimą, nes jie žino, kas iš tikrųjų gamyboje negerai: tinka briaunoms, litavimo konsistencija, matmenų poslinkis, tranzitinė deformacija ir dokumentacijos spragas.
Sinupower Heat Transfer Tubes Changshu Ltd.daugiausia dėmesio skiria šilumos perdavimo vamzdžių sprendimams, įskaitant stačiakampius vamzdžius, skirtus šiluminei įrangai ir ritės tipo programoms. Partnerystės su specializuotu tiekėju pranašumas yra ne tik „ar galite tai padaryti“, bet ir „ar galite išlaikyti nuoseklumą“ visuose gamybos cikluose – kartu palaikote jūsų specifikacijas, patikros lūkesčius ir pristatymo ritmą.
Pateikite jiems savo piešinį, veikimo sąlygas ir surinkimo apribojimus (ypač leistinus nuokrypius, turinčius įtakos pelekų įdėjimui ir sujungimui). Kuo aiškesni funkciniai reikalavimai, tuo greičiau galėsite sukurti stabilų vamzdžio dizainą, kuris vėliau nenustebins jūsų gamybos komandos.
Kl .: Ar stačiakampiai vamzdžiai visada efektyvesni už apvalius?
A: Ne automatiškai. Veikimas priklauso nuo visos konstrukcijos – oro srauto, briaunų geometrijos, vidinio srauto, sienelės storio ir sujungimo kokybės. Stačiakampiai vamzdžiai gali būti puikus pasirinkimas, kai reikia kompaktiško išdėstymo arba geriau valdyti surinkimo išlyginimą.
K: Kokia yra didžiausia tiekimo klaida naudojant stačiakampius vamzdžius?
A: Neaiškios tolerancijos. Jei plotis / aukštis, posūkis, kampo detalės ar paviršiaus būklė nėra apibrėžti, galite gauti vamzdžius, kurie „atitinka kainą“, bet nesugeba surinkti.
K: Ar stačiakampiai vamzdžiai padidina slėgio kritimą?
A: Jie gali, priklausomai nuo vidinės geometrijos ir srauto sąlygų. Tinkamas dizainas gali subalansuoti slėgio kritimą ir šilumos perdavimą, tačiau turėtumėte įvertinti sistemos tikslus (ventiliatoriaus galią arba siurblio galią), o ne spėlioti vien pagal formą.
Kl.: Ką turėčiau pasakyti tiekėjui, kad nekiltų problemų dėl litavimo ar sujungimo?
A: Pasidalykite sujungimo būdu (litavimas, suvirinimas, mechaninis plėtimas ir kt.), reikiamu paviršiaus švarumu ir bet kokiais kritiniais matmenimis, turinčiais įtakos tarpo kontrolei. Patikimumas dažnai yra jautresnis švarai ir nuoseklumui, nei tikisi komandos.
Kl .: Kaip sužinoti, ar mano programa tinka stačiakampiams vamzdeliams?
Ats.: Jei jus riboja erdvė, sunku išlaikyti pelekų kontaktų nuoseklumą arba bandote sumažinti surinkimo kintamumą, verta įvertinti stačiakampius vamzdžius. Kitas geriausias žingsnis yra palyginti prototipus arba modeliavimo rezultatus naudojant tikrąją ritės geometriją.
Jei vertinate stačiakampius vamzdžius dėl naujos šilumokaičio konstrukcijos arba bandote pataisyti esamą spiralę, kuri neveikia, nežaiskite dėl „pakankamai artimų“ specifikacijų. Pateikite savo matmenis, leistinus nuokrypius, darbo sąlygas ir sujungimo metodą prie stalo ir sulygiuokite pagal vamzdžio dizainą, kad jūsų gamybos linija galėtų veikti nuosekliai.
Norite greitesnio, švaresnio citavimo proceso ir mažiau netikėtumų bandomojoje versijoje?susisiekite su mumisir pasidalykite savo piešimo ir aplikacijos informacija – būsimas aš (ir jūsų gamybos komanda) jums padėkos.
