Kodėl plokšti ovalūs vamzdžiai yra protingas kompaktiško, didelio našumo aušinimo atnaujinimas?

Jei kada nors bandėte pasiekti griežtesnį šilumos atmetimo tikslą nepadidinę radiatoriaus šerdies storio (arba KS kainos), tikriausiai patyrėte tuos pačius galvos skausmus: nepakankamas paviršiaus plotas, per didelis slėgio kritimas, nenuoseklūs vamzdžio matmenys, jungčių problemos po litavimo ir košmariškas scenarijus – lauko gedimai, kuriuos sukelia nuotėkis. Plokšti ovalūs vamzdeliaidažnai pasirenkami būtent tiems apribojimams išspręsti, tačiau tik tada, kai geometrija, gamybos metodas ir kokybės kontrolė atitinka taikomąją programą.

Abstraktus

Turinys

Kontūras

1. Skausmo taškai:
   • Šiluminės kliūtys ankštose erdvėse
   • Slėgio kritimo ir srauto tikslo konfliktai
   • Nesandarumas, litavimo defektai ir nenuoseklūs matmenys
2. Geometrija:
   • Patobulintas paviršiaus plotas ir pelekų kontaktas
   • Pakuotės plonose šerdelėse pranašumai
   • Kompromisai: siūlės vientisumas, švara ir tolerancijos kontrolė
3. Specifikacija:
   • Būtina turėti piešimo išnašas
   • Medžiagų ir korozijos pasirinkimas
   • Testavimo reikalavimai, mažinantys lauko gedimus
4. Vykdymas:
   • QC patikros punktai ir priėmimo kriterijai
   • Gedimų režimo lentelė pagrindinės priežasties skirstymui
   • RFQ kontrolinis sąrašas, skirtas sutrumpinti mėginių ėmimo laiką

Pirkėjo skausmo taškų plokščių ovalių vamzdelių adresu

Dauguma tiekimo ir projektavimo problemų, susijusių su radiatorių vamzdžiais, nėra „paslaptys“ – tai nuspėjami susidūrimai tarp veiklos tikslus ir pakavimo ribas.Plokšti ovalūs vamzdeliaibūti trumpajame sąraše, kai pirkėjams to reikia išspręskite vieną (ar daugiau) iš šių skausmo taškų:

• Nepakankamas šilumos perdavimo turimas šerdies storis:jums reikia efektyvesnės paviršiaus sąveikos su pelekais, nepadidina radiatoriaus.
• Srauto tikslai kovojant su slėgio kritimu:pagerintas šiluminis efektyvumas nieko nereiškia, jei siurblys negali palaikyti reikiamo srauto.
• Svorio mažinimas:ypač automobilių ir mobilumo sistemose, kur abejojama kiekvienu gramu.
• Nuotėkio rizika ir garantinis poveikis:Siūlės kokybė, suderinamumas su litavimu ir švara gali pabloginti arba sugadinti patikimumą.
• Gamybos derliaus problemos:dėl matmenų svyravimų atsiranda netinkamas pelekų prigludimas, kietojo litavimo tuštumos ir laužo spygliai.
• Korozijos ir mišrių metalų mazgai:galvaninės poros ir prastas paviršiaus paruošimas pagreitina gedimus atšiaurioje aplinkoje.

Praktinis išsinešimas:Plokšti ovalūs vamzdeliaigali būti geras sprendimas, tačiau jie „automatiškai nepataiso“ kokybės arba sistemos projektavimas. Jie apdovanoja už gerą specifikaciją ir baudžia už neapibrėžtą pirkimą.

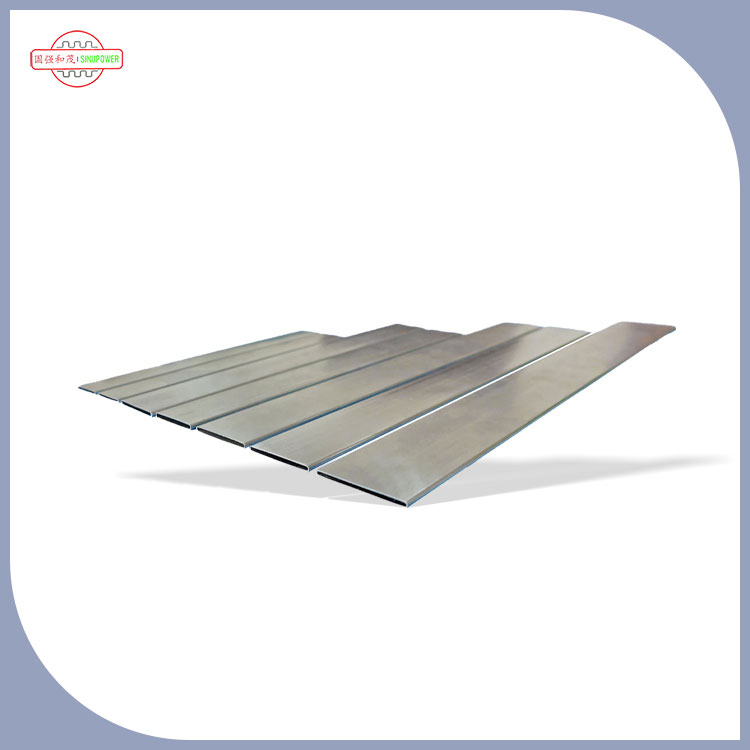

Kas pasikeičia, kai vamzdis tampa „plokščias ovalus“

„Plokščias ovalus“ profilis nėra tik kosmetinis – jis keičia vamzdžio sąsają su pelekais, kaip oras teka per šerdį, ir kaip šiluma pereina iš aušinimo skysčio į išorinę aplinką.

• Efektyvesnė pelekų kontaktinė sritis:plokštesnės pusės paprastai suteikia nuoseklesnį sukibimo plotą nei apvalus vamzdis, o tai gali padėti šilumos keliams, kai tinkamai suderinta pelekų konstrukcija.
• Geresnė pakuotė plonose šerdelėse:profilis gali padėti dizaineriams pritaikyti daugiau vamzdžių eilių arba optimizuoti pelekų žingsnį nedidinant agregato.
• Galimybė pagerinti oro pusės veikimą:priklausomai nuo pelekų geometrijos ir žaliuzių, oro pusės šilumos perdavimas gali būti pagerintas išlaikant valdomą oro srauto pasipriešinimą.
• Didesnis jautrumas tolerancijai ir siūlės vientisumui:nauda greitai išnyksta, jei sienelės storis arba siūlės kokybė skiriasi įvairiose partijose.

Kaip nurodyti plokščius ovalius vamzdžius be brangaus judėjimo pirmyn ir atgal

Jei jūsų užsakyme nurodyta „plokščias ovalus radiatoriaus vamzdelis“, gausite dešimt citatų ir vienuolika interpretacijų. Greičiausias pjovimo būdas rizika yra nurodyti, kas iš tikrųjų kontroliuoja našumą ir patikimumą.

Specifikacijų kontrolinis sąrašas, kurį galite įklijuoti į RFQ

• Vamzdžio profilio matmenys:pagrindinė ašis, mažoji ašis ir kampo spindulys (pridėkite brėžinį arba skerspjūvio eskizą).
• Sienelės storis ir tolerancija:apima tikslinį storį ir priimtiną variaciją.
• Ilgis, pjovimo tolerancija ir pabaigos būklė:šlifavimo valdymas, galo kvadratiškumas ir tvarkymo reikalavimai.
• Medžiaga ir temperamentas:nurodyti aliuminio lydinio šeimą arba reikiamas savybes (šilumos laidumą, atsparumą korozijai, formuojamumą).
• Siūlės / suvirinimo būdas:nustatyti, ar vamzdis suvirintas ir koks siūlės priėmimas reikalingas (vizualinis + sandarumo bandymas + stiprumas).
• Paviršiaus būklė:švaros reikalavimai litavimui, taip pat bet kokie dengimo ar paviršiaus apdorojimo poreikiai.
• Veikimo sąlygos:aušinimo skysčio tipas, maksimalus slėgis, slėgio impulsai, temperatūros diapazonas ir korozijos aplinka.
• Kokybės testai ir įrašai:nuotėkio tyrimo metodas, mėginių ėmimo planas, atsekamumas ir patikrinimo ataskaitos formatas.
• Pakavimas ir tvarkymas:antideformacinė pakuotė, apsauga nuo drėgmės ir žalos kriterijai atvykus.

Praktiškas stalas „privalote paklausti“ pirkėjams

Kokybės kontrolė, kuri iš tikrųjų apsaugo nuo nuotėkio ir laužo

Pirkėjai kiekvienoje citatoje dažnai girdi „griežtą kokybės kontrolę“. Skirtumas yra tas, ar QC yra susietas su gedimų prevencija. UžPlokšti ovalūs vamzdeliai, prasmingiausi kontroliniai taškai paprastai apima:

• Gaunamos medžiagos patikrinimas:nuoseklus lydinys/temperatūra ir atsekamumas sumažina kintamumą pasroviui.
• Matmenų valdymas proceso metu:profilio stabilumas formuojant ir suvirinant yra derliaus pagrindas.
• Siūlės stebėjimas:siūlės tęstinumas, suvirinimo įsiskverbimo nuoseklumas ir paviršiaus defektai yra ankstyvieji nuotėkio rizikos rodikliai.
• Nuotėkio bandymas:slėgiu pagrįsti oro nuotėkio bandymai (arba lygiaverčiai) užfiksuoja defektus prieš išsiunčiant.
• Švaros ir likučių patikrinimai:ypač svarbu, kai kitas žingsnis yra litavimas arba sujungimas srautu.
• Pakuotės kontrolė:plonasieniai vamzdeliai lengvai deformuojasi; gabenimo pažeidimai surinkimo metu tampa paslėptais laužais.

Dažnos gedimai ir kaip jų išvengti

Kai sugenda radiatorius, dažniausiai pirmiausia kaltinamas vamzdis, tačiau pagrindinė priežastis gali būti specifikacijų spragos, nesuderinamumas su litavimu, tvarkymo pažeidimai arba korozija dėl mišraus metalo konstrukcijos. Ši lentelė padeda greitai išspręsti problemas.

Kur geriausiai veikia plokšti ovalūs vamzdeliai

Plokšti ovalūs vamzdeliaidažniausiai naudojami, kai reikia didelio šiluminio efektyvumo kompaktiškame šerdyje ir galite valdyti gamybos ir sujungimo procesas. Tipiškos paskirties sritys yra šios:

• Automobilių radiatoriai:subalansuoti šilumos atmetimą, svorį, pakuotės apribojimus ir gamybos apimties nuoseklumą.
• Šildytuvų šerdys ir ŠVOK šilumokaičiai:kompaktiški mazgai, kuriems keliami griežti atsparumo nuotėkiams ir pakartojamumo reikalavimai.
• Pramoninės aušinimo sistemos:kur stabilus veikimas ir ilgas tarnavimo laikas yra svarbesni už mažiausią pradinę kainą.
• Specialios aušinimo programos:kai vamzdžio profilis padeda suderinti unikalią peleko struktūrą arba oro srauto kelią.

Geriausi projektai gydoPlokšti ovalūs vamzdeliaikaip sistemos komponentas, o ne prekė. Toks mąstymas neleidžia „Pigus vamzdis, brangus gedimas“.

Kaip dirbti su tiekėju kaip inžinieriumi, o ne lošėju

Patikimi tiekėjo santykiai prasideda nuo bendros techninės kalbos. Štai paprasta darbo eiga, kuri sumažina mėginių ėmimo ciklus:

1. Iš anksto pasidalykite paprastu piešiniu:skerspjūvis, leistini nuokrypiai, ilgis ir galinės sąlygos.
2. Apibrėžkite priėmimo testus:sandarumo bandymo metodas ir tinkamumo/nepatikimo kriterijai prieš cituojant, o ne po bandymo.
3. Suderinti prisijungimo procese:litavimas, suvirinimas ar kiti surinkimo veiksmai, kurie turi įtakos paviršiaus būklei ir švarai.
4. Prašykite nedidelės bandomosios aikštelės:sukurti keletą branduolių ir patvirtinti: nuotėkį, slėgį, šiluminį ir matmenų stabilumą.
5. Užrakto atsekamumo lūkesčiai:partijos žymėjimas arba partijos dokumentacija leidžia analizuoti pagrindines priežastis.

Jei vertinate tiekėjus, tai padeda pasirinkti tokį, kuris jau yra orientuotas į šilumos perdavimo vamzdžių gamybą, o ne „Bendrieji metaliniai vamzdžiai“. Pavyzdžiui,Sinupower Heat Transfer Tubes Changshu Ltd. pozicionuoja savo gamybą aplink radiatorių ir šilumokaičių vamzdžių sprendimai, įskaitant plokščių ovalių ir suvirintų vamzdžių formatus, naudojamus aušinimo sistemose. Praktiškiausia priežastis, kodėl tai svarbu, yra paprasta: komandos, gyvenančios šioje nišoje, yra linkusios suprasti tikrus gedimo būdus (nuotėkis, klijavimo problemos, deformacija) ir sukurkite savo kokybės kontrolės priemones, kad jų išvengtumėte.

DUK

Q1:Plokšti ovalūs vamzdžiai prieš apvalius radiatorių vamzdžius?

Plokšti ovalūs profiliai dažnai parenkami siekiant pakavimo efektyvumo ir kontakto su pelekais pranašumų kompaktiškose šerdyse, o apvalūs vamzdžiai gali būti paprastesni kai kuriose gamybos sąrankose. Geriausias pasirinkimas priklauso nuo jūsų pelekų dizaino, erdvės apribojimų ir galimo nuoseklumo išlaikyti visose gamybos partijose.

Q2:Suvirinti plokšti ovalūs vamzdžiai radiatoriams?

Suvirintos konstrukcijos gali užtikrinti gerą našumą, kai siūlės vientisumas yra griežtai kontroliuojamas ir patikrinamas sandarumo bandymu. Jei jūsų sistema mato aukšto slėgio ciklą, įsitikinkite, kad siūlės priėmimo kriterijai ir bandymo metodai yra aiškiai apibrėžti pirkimo specifikacijoje.

3 klausimas:Ką įtraukti į plokščių ovalių vamzdžių RFQ?

Mažiausiai: profilio matmenys su leistinomis nuokrypomis, sienelės storis, medžiagų reikalavimai, sandarumo tyrimo metodas ir kriterijai, švarumas lūkesčiai dėl litavimo litavimo ir pakavimo / tvarkymo reikalavimai, siekiant išvengti deformacijos.

4 klausimas:Kaip sumažinti nuotėkį po litavimo?

Dėmesys švarai, paviršiaus būklės suderinamumui su litavimo procesu, stabiliais vamzdžio matmenimis (kad būtų nuoseklus pelekų tvirtinimas), ir nuotėkio tikrinimas, suderintas su jūsų gamybos tikrove, o ne tik bendru teiginiu „QC patvirtintas“.

5 klausimas:Korozijos aspektai plokščiuose ovaliuose vamzdžiuose?

Korozijos rizika priklauso nuo aplinkos, aušinimo skysčio cheminės sudėties ir mišrių metalų sąsajų. Suderinkite lydinio pasirinkimą ir bet kokią dengimo strategiją su realiomis aptarnavimo sąlygomis ir paaiškinkite, ar jūsų programa apima druskos poveikį, drėgmę ar agresyvią terpę.

Uždarymas ir tolesni veiksmai

Plokšti ovalūs vamzdeliaigali būti didelio sverto atnaujinimas, kai reikia kompaktiškos pakuotės, geresnių šiluminių savybių ir Patikima gamybos konsistencija -bet tikkai parašyta vamzdžio specifikacija, siūlės vientisumas ir kokybės kontrolės taškai pakankamai aiškiai, kad pašalintų dviprasmybes.
