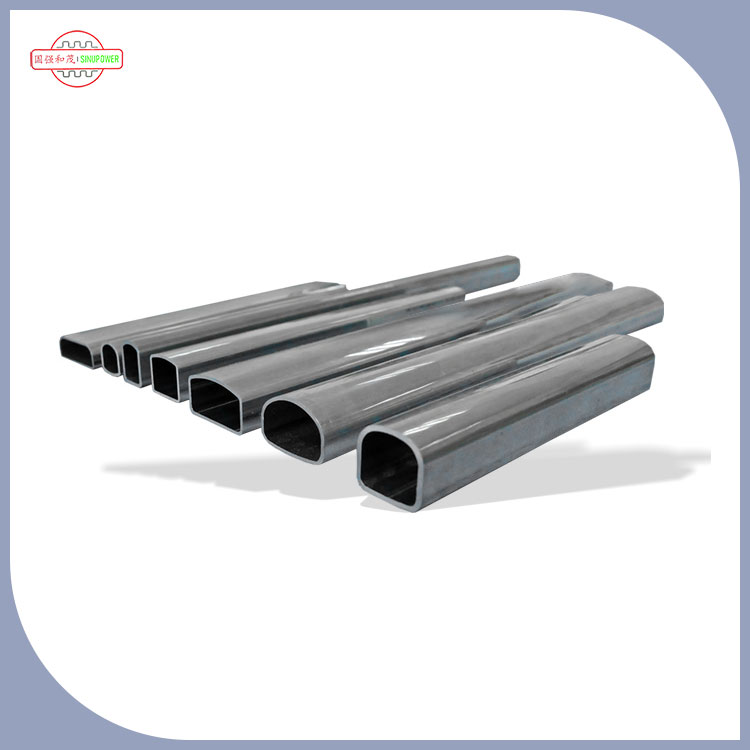

Kodėl verta rinktis D tipo apvalų kondensatoriaus vamzdelį sunkiai dirbantiems kondensatoriams?

Abstraktus

Kondensatoriaus prastovą retai sukelia vienas „didelis gedimas“. Paprastai tai miršta tūkstančiu pjūvių: našumo sumažėjimas dėl užsiteršimo, netikėtų nuotėkių, vibracijos susidėvėjimo ir priežiūros langai, kurie nuolat plečiasi, nes vamzdžius sunku išvalyti arba lėtai pakeisti. Jei renkatės vamzdelius naujam kondensatoriui arba bandote sustabdyti pasikartojančias esamo įrenginio problemas,D tipo apvalus kondensatoriaus vamzdisgali būti praktiškas atnaujinimo būdas, nes jis skirtas tikriems eksploataciniams skausmo taškams: stabilus šilumos perdavimas, kontroliuojamas slėgio kritimas, geresnis tolerancija netobulai vandens kokybei ir paprastesnis gyvavimo ciklo valdymas, kai derinama su tinkama medžiaga ir pagalbinėmis praktikomis.

Šiame straipsnyje paaiškinama, ką paprastai siekiama patobulinti naudojant „D tipo“ koncepciją, kur tai prasmingiausia, ką patikrinti prieš perkant ir kaip išvengti klasikinių klaidų, kurios sukelia priešlaikinį vamzdelio gedimą. Taip pat rasite pasirinkimo kontrolinį sąrašą, trikčių šalinimo lentelę ir DUK, kuriuos galite perduoti techninės priežiūros komandai.

Turinys

• Kontūras
• Ką bando išspręsti D tipo apvalus kondensatoriaus vamzdis
• Skausmo taškai, kurie iš tikrųjų kainuoja jums pinigus
• Kaip D tipo geometrija gali pagerinti našumą realiame pasaulyje
• Atrankos kontrolinis sąrašas
• Medžiagų ir vandens chemijos pagrindai
• Montavimo ir priežiūros patarimai
• Greitų sprendimų lentelė
• DUK

Kontūras

1. Apibrėžkite šiuolaikinių kondensatorių veikimo problemas (užteršimas, korozija, vibracija, efektyvumo dreifas).
2. Paaiškinkite, kokių „D tipo“ funkcijų paprastai siekiama (patobulintas perkėlimas, drenažo veikimas, stabilumas, tinkamumas naudoti).
3. Suderinkite vamzdžio pasirinkimą su proceso tikrove (vandens kokybe, temperatūros požiūriu, valymo metodu, veikimo laiko poreikiais).
4. Pasirinkite ir patikrinkite svarbiausias specifikacijas (OD, sienelės storį, toleranciją, tiesumą, plėtimosi elgesį).
5. Venkite įprastų pirkimo spąstų (pirkimas tik už kainą, sūkurinių srovių praleidimas, vibracijos rizikos ignoravimas).
6. Įgyvendinkite priežiūros įpročius, kurie apsaugo jūsų investicijas.

Ką bando išspręsti D tipo apvalus kondensatoriaus vamzdelis

„Kondensatoriaus vamzdis“ skamba paprastai: vamzdis, per jį eina šiluma, padaryta. Praktiškai kondensatorius yra ta vieta, kur nedideli dizaino kompromisai pasirodo kaip kasdienis darbo galvos skausmas. AD tipo apvalus kondensatoriaus vamzdispaprastai reiškia kondensatoriaus vamzdelius, kurie išsaugo apvalų išorinį formos faktorių (todėl tinka standartiniams vamzdžių lakštams ir įprastiems valcavimo / plėtimosi būdams), kartu su D profilio funkcijų rinkiniu (dažnai ant vidinio paviršiaus, išorinio paviršiaus arba abiejų), siekiant pagerinti šilumos perdavimo stabilumą ir eksploatacinį atsparumą.

Skirtingi gamintojai „D tipo“ detales diegia skirtingai, todėl protingiausias būdas yra neprisiimti vienos geometrijos. Vietoj to, traktuokite jį kaip patobulintų kondensatoriaus vamzdžių kategoriją, skirtą:

• Padidinkite šilumos perdavimo efektyvumą tuo pačiu metu(arba išlaikyti našumą mažinant energijos suvartojimą).
• Laikui bėgant našumas nuoseklesnis, ypač kai vandens pusės užteršimas yra neišvengiamas.
• Palaikykite lengvesnį valymąir sumažinti „priežiūros spiralę“, kai kiekvienas išjungimas užtrunka ilgiau nei paskutinis.
• Sumažinkite gedimų priežastispvz., korozija per nuosėdas, erozija ir su vibracija susijęs susidėvėjimas.

Jei jus sudegino „didelio efektyvumo“ vamzdis, kuris puikiai veikia pirmą dieną, bet tampa valymo košmaru, jūs ne vieni. Tikslas nėra maksimalus teorinis perkėlimas; tikslas yra nuspėjamas, kontroliuojamas našumas jūsų realioje veiklos aplinkoje.

Skausmo taškai, kurie iš tikrųjų jums kainuoja

Dauguma pirkėjų nepabunda, kad palygintų vamzdžių geometriją. Jums rūpi, nes kažkas skauda – biudžetas, veikimo laikas, efektyvumo tikslai arba visi trys. Štai skausmo taškai, kurie dažniausiai atsiranda keičiant kondensatoriaus vamzdelius:

• Užteršimas, kuris tyliai atima talpą: Apnašos, biologinis augimas ir skendinčios kietosios medžiagos padidina šiluminę varžą. Jūsų kondensatorius „veikia“, tačiau artėjanti temperatūra pakyla, kompresoriai dirba sunkiau, o sąskaitos už elektrą didėja.
• Nutekėjimai, kurie, atrodo, niekada nesibaigia: Vamzdžių ir lakštų jungtys, duobės ir korozija po nuosėdų sukuria užkimšimo, lopymo ir avarinio remonto ciklą.
• Vibracijos ir srauto sukeltas susidėvėjimas: Didesnis srautas gali pagerinti šilumos perdavimą, bet gali pagreitinti pertvarų ir atramų susidėvėjimą, jei vamzdžio / atramos konstrukcija nesutampa.
• Valymo prastovos: Jei jūsų vamzdžius sunku valyti šepetėliu, jiems reikia stiprių chemikalų arba jie per greitai užsiteršia, priežiūros komanda praranda laiko, o už tai atsiperka jūsų gamybos grafikas.
• Pirkimo neapibrėžtumas: Net tada, kai žinote, ko norite, nenuoseklūs leistini nuokrypiai, paviršiaus defektai arba netinkami bandymai gali sukelti gedimo riziką, kurią nepirkote tyčia.

A D tipo apvalus kondensatoriaus vamzdisyra vertingiausias, kai padeda išspręsti bent du iš aukščiau išvardytų dalykų, o ne tik padidinti laboratorijos skaičių. Tinkamas vamzdžio pasirinkimas turėtų sumažinti bendras nuosavybės išlaidas, o ne tik atrodyti įspūdingai duomenų lape.

Kaip D tipo geometrija gali pagerinti našumą realiame pasaulyje

Kai žmonės kalba apie „patobulintus“ vamzdžius, jie dažnai turi omenyje vieną dalyką: didesnį šilumos perdavimo koeficientą. Tai tik pusė istorijos. Geresnis klausimas yra toks: ar vamzdis gali išlaikyti naudingą perdavimą nesukeldamas slėgio kritimo baudos arba nepavirsdamas užteršimo magnetu?

Puikiai suprojektuotasD tipo apvalus kondensatoriaus vamzdisgali padėti keliais praktiškais būdais:

• Valdomos turbulencijos skatinimas: Subtilios vidinės savybės gali pakankamai sutrikdyti ribinius sluoksnius, kad pagerintų šilumos perdavimą, nereikalaujant didelio srauto.
• „negyvų zonų“ mažinimas: Geometrija, kuri skatina tolygesnį srautą, gali sumažinti vietinį nepakankamą nuosėdų susidarymą, kuris dažnai sukelia duobių susidarymą ir koroziją.
• Kondensato elgesio gerinimas: Kondensacijos pusėje paviršiaus savybės gali turėti įtakos kondensato plėvelių susidarymui ir nutekėjimui, todėl šilumos perdavimas gali būti stabilesnis.
• Subalansuotas efektyvumas ir švarumas: Jei priedas sukurtas atsižvelgiant į techninę priežiūrą, vis tiek galite naudoti įprastus mechaninio valymo metodus, o ne specializuotus įrankius.

Vienas niuansas: „patobulintas“ automatiškai nėra „geresnis“. Jei jūsų aušinimo vanduo yra nešvarus, o jūsų gamykla nekenčia išjungimų, vamzdis, kuris pasiekia didžiausią našumą tik tada, kai nėra dėmių, gali būti netinkamas. Geriausias jums tinka tas vamzdelis, kuris ilgiausiai laikosi specifikacijų tarp valymų – be dramos.

Pasirinkimo kontrolinis sąrašas

Prieš įsipareigodami aD tipo apvalus kondensatoriaus vamzdis, suderinti pirkimus su inžinerija ir priežiūra. Naudokite šį kontrolinį sąrašą, kad visi būtų sąžiningi (ir apsisaugotumėte nuo skausmo „turėjome to paklausti anksčiau“).

• Vamzdžio dydis ir suderinamumas: Patvirtinkite, kad OD, sienelės storis ir ilgis atitinka jūsų kondensatoriaus dizainą ir vamzdžio lakšto išdėstymą.
• Išsiplėtimo/valcavimo būdas: Įsitikinkite, kad vamzdžio medžiaga ir tolerancijos diapazonas yra tinkami jūsų pasirinktam montavimo būdui (mechaninis plėtimas, suvirinimas arba hibridas).
• Veikimo sąlygos: Vandens greitis, temperatūros diapazonas, slėgis ir bet kokia cheminio apdorojimo programa turi būti nurodyta iš anksto.
• Valymo metodas: Nuspręskite, ar naudosite mechaninį šepetį, valymą kempine, cheminį valymą ar mišinį, ir pasirinkite vamzdelį, kuris jį palaiko.
• Tikrinimo lūkesčiai: Klauskite apie sūkurinių srovių bandymus, hidrostatinius bandymus, matmenų patikrą ir paviršiaus kokybės kontrolę.
• Atsekamumas: Šilumos skaičiaus sekimas ir medžiagų sertifikavimas sumažina paslaptingų gedimų riziką vėliau.

Jei norite tiekėjo, kuris yra pripratęs prie realių kondensatoriaus reikalavimų, tai padės dirbti su gamintoju, kuris daugiausia dėmesio skiria šilumos perdavimo vamzdžiams.Sinupower Heat Transfer Tubes Changshu Ltd.palaiko kondensatoriaus vamzdžių projektus, kuriuose pirkėjams reikia nuoseklumo ir dokumentacijos aiškumo, todėl jūsų techninės priežiūros ir kokybės komandos neturėtų spėlioti.

Medžiagų ir vandens chemijos pagrindai

Vamzdžio geometrija negali išgelbėti nuo netinkamos medžiagos pasirinkimo. Dauguma kondensatoriaus vamzdžių gedimų yra chemija + nuosėdos + laikas. Vertinant aD tipo apvalus kondensatoriaus vamzdis, kalbėti medžiagą taip pat rimtai kaip ir matmenys.

• Varis ir vario lydiniai: Dažnai pasirenkamas dėl puikaus šilumos laidumo ir patikrinto kondensatoriaus naudojimo. Pasirinkimas priklauso nuo vandens chemijos (chloridai, amoniakas, sulfidai ir kt.) ir erozijos rizikos.
• Nerūdijantys plienai: Didelis atsparumas korozijai daugelyje aplinkų, nors laidumas yra mažesnis nei vario lydinių. Puikus pasirinkimas, kai vandens kokybė yra agresyvi arba kintama.
• Titanas: Aukščiausios kokybės atsparumas korozijai (ypač jūros vandens ir didelio chlorido aplinkoje). Didesnės išlaidos, tačiau gyvavimo ciklo skaičiavimas gali būti naudingas, kai gedimai yra labai brangūs.

Praktinis patarimas: nesupaprastinkite „blogo vandens“. Paklauskite faktinio chlorido lygio diapazono, biologinės apkrovos tendencijų ir ar jūsų gydymo programa yra stabili. Jei jūsų vandens kokybė svyruoja sezoniškai, pirmenybę teikite atsparumui ir valomumui, o ne tik efektyvumui.

Montavimo ir priežiūros patarimai, kurie apsaugo jūsų vamzdžius

Net geriausiasD tipo apvalus kondensatoriaus vamzdisgali būti sabotuotas dėl skuboto įrengimo arba nenuoseklios priežiūros. Štai kas padeda išlaikyti stabilų našumą ir mažinti gedimų skaičių:

• Prieš montuodami patikrinkite tiesumą: Netinkamas išlyginimas padidina plėtimosi įtampą ir gali susidaryti mikrotarpų jungtyse.
• Naudokite tinkamus išplėtimo parametrus: Per didelis valcavimas gali ploninti vamzdį ir pagreitinti įtrūkimą; nutekėjimo rizika.
• Valdykite vandens greitį: Per didelis greitis gali sukelti eroziją, ypač įleidimo zonose ir aplink pertvaras.
• Išvalykite anksti, o ne vėlai: Laukiant, kol našumas sumažės, valymas tampa griežtesnis ir užima daugiau laiko. Lengvas, dažnas valymas paprastai yra švelnesnis vamzdžių paviršiams.
• Stebėkite artėjimo temperatūrą ir slėgio kritimą: Šių dviejų metrikų tendencijos padeda aptikti užsiteršimo modelius, kol jie nevirsta avariniu išjungimu.

Jei jūsų operacija susiduria su pasikartojančiais nešvarumais, apsvarstykite galimybę sujungti patobulintus vamzdelius su disciplinuota stebėjimo rutina. Dėl našumo stabilumo patobulinti vamzdžiai dažnai atsiperka – ypač kai gamykla užimta ir prastovos yra priešas.

Greitų sprendimų lentelė

Naudokite šią lentelę, kad susietumėte problemą su pirkimo reikalavimu. Jis sukurtas taip, kad būtų praktiškas – tai, ką galite įklijuoti į vidinį pirkimo kontrolinį sąrašą.

DUK

1 klausimas: Ar D tipo apvalus kondensatoriaus vamzdelis yra standartinių lygių vamzdžių pakaitalas?
A: Dažnai taip, nes išorinis apvalus formatas paprastai yra skirtas standartiniams vamzdžių lakštams ir įprastiems montavimo būdams. Tačiau vis tiek turėtumėte patikrinti OD toleranciją, sienelės storį, plėtimosi gaires ir ar jūsų kondensatoriaus srauto / valymo metodas atitinka vamzdžio patobulinimo stilių.

2 klausimas: ar patobulintas vamzdis visada padidins slėgio kritimą?
A: Ne visada. Kai kurie patobulinimo modeliai yra optimizuoti, kad pagerintų perdavimą, kai tik nedidelis slėgio kritimo pokytis. Svarbiausia yra paprašyti tiekėjo veikimo diapazono nurodymų ir palyginti juos su faktiniu vandens greičiu ir siurbimo ribomis.

3 klausimas: kokią didžiausią klaidą daro pirkėjai, pereidami prie D tipo apvalaus kondensatoriaus vamzdžio?
A: Pirkimas pagrįstas vienu veiksmingumo reikalavimu, nepatikrinus techninės priežiūros. Jei jūsų komanda negali jos efektyviai išvalyti, galite greitai prarasti teorinį efektyvumo pranašumą. Visada suderinkite vamzdžio pasirinkimą su savo valymo realybe.

4 klausimas: kiek kartų turėčiau paminėti eksploatavimo sąlygas, kai prašome pasiūlymo?
A: Daugiau nei manote. Įtraukite vandens tipą (gėlas, sūrus, jūros vanduo), temperatūros diapazoną, greičio tikslą, cheminio apdorojimo metodą ir visus žinomus teršalus. Vamzdis, kuris puikiai tinka vienoje vandens chemijoje, gali sukelti galvos skausmą kitoje.

5 klausimas: ar D tipo vamzdžiai gali padėti su vibracija susijusiems gedimams?
A: Vien tik vamzdžio geometrija nėra „gydymas nuo vibracijos“, tačiau pasirinkus tinkamas vamzdžio charakteristikas (stangrumą, sienelės storį, suderinamumą tarp atramų) ir teisingą srauto greičio valdymą, galima sumažinti riziką. Jei vibracija yra žinoma problema, traktuokite ją kaip projektavimo ir veikimo problemą, o ne tik vamzdžio problemą.

6 klausimas: ko turėčiau paprašyti gamintojo, kad įrodytų kokybę?
A: teiraukitės dėl matmenų tikrinimo galimybių, paviršiaus defektų kontrolės ir bandymo parinkčių, tokių kaip sūkurinės srovės bandymas ir slėgio bandymas (jei taikoma). Taip pat paprašykite atsekamos dokumentacijos, kad galėtumėte suderinti mėgintuvėlių partijas su būsimų patikrinimų ir priežiūros įrašais.

Final Takeaway

A D tipo apvalus kondensatoriaus vamzdisverta apsvarstyti, kai jūsų tikslas yra ne tik „geresnis šilumos perdavimas“, betmažiau dramos: mažiau netikėtumų dėl veikimo, mažiau avarinių išjungimų ir mažiau savaičių, kai techninė priežiūra virsta gaisru. Protingiausi projektai pradedami įvardijant tikrąjį skausmo tašką (užteršimas, nuotėkis, prastovos, siurbimo išlaidos), tada pasirenkamas vamzdžio dizainas ir medžiaga, kuri išlaiko jūsų kondensatoriaus stabilumą esant faktinei vandens kokybei ir veikimo apribojimams.
