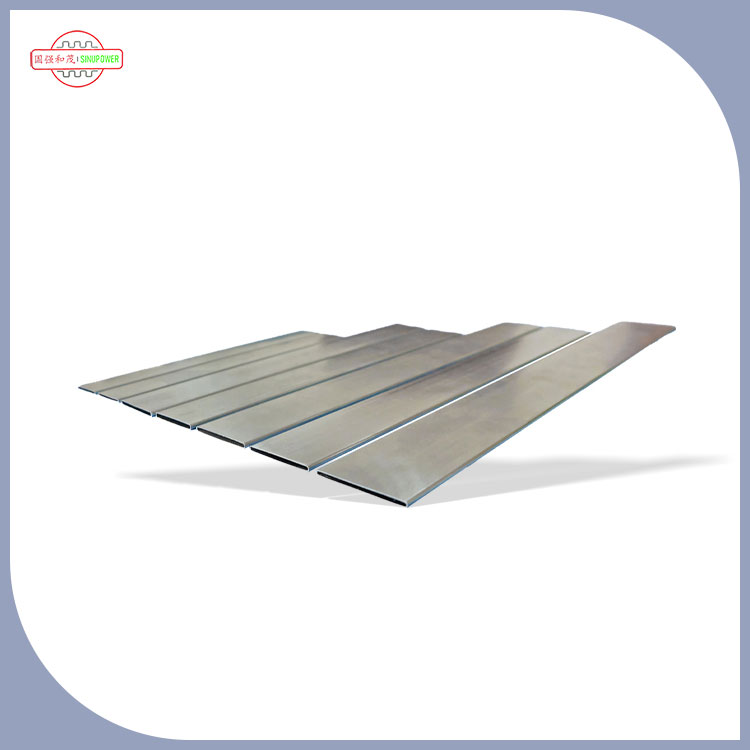

Sinupoweryra profesionalasGamintojaspreciziškų aliuminio šiluminių komponentų. MūsųTiksliai sulankstytas radiatoriaus šerdies komponento B tipo vamzdelisyra kelių prievadų ekstruzinis aliuminio vamzdis, sukurtas specialiai sulenktoms radiatorių šerdims automobilių ir pramoninėse šilumos mainų sistemose. Išskirtinis „B“ skerspjūvis nėra vien estetinis – tai funkcinė geometrija, kuri padidina paviršiaus plotą, skirtą šilumos perdavimui ribotoje erdvėje, sukuria kontroliuojamą aušinimo skysčio srauto turbulenciją ir leidžia kompaktiškiau supakuoti radiatorius. Kaip pagrindinė sulankstyto radiatoriaus agregato dalis, šie vamzdžiai yra atsakingi už pirminį šilumos mainą tarp variklio aušinimo skysčio ir aplinkinio oro. Jų konstrukcija tiesiogiai įtakoja radiatoriaus efektyvumą, svorį ir bendrą automobilio veikimą. „Sinupower“ gamina šiuos B vamzdelius tiksliai ekstruzijos būdu ir vidiniu proceso valdymu, užtikrindama nuoseklią geometriją ir patikimą šiluminę charakteristiką kiekvienoje gamybos partijoje.
Pagrindinio komponento vaidmuo – kodėl B vamzdeliai apibrėžia radiatoriaus našumą
Tiksliai sulankstytas radiatoriaus šerdies komponento B tipo vamzdelistarnauja kaip pagrindinis šilumos mainų paviršius sulankstytame radiatoriaus šerdyje. B formos profilis turi tris esminius funkcinius pranašumus:
📐 Paviršiaus ploto padidinimas B formos vamzdis užtikrina žymiai didesnį paviršiaus plotą nei lygiaverčio skerspjūvio ploto apvalūs vamzdžiai, todėl viename vamzdyje daugiau šilumos perduodama iš aušinimo skysčio į orą.
🌊 Turbulentinio srauto gerinimas B profilis trikdo laminarinį aušinimo skysčio srautą, sukuria turbulenciją, kuri pagerina konvekcinį šilumos perdavimą ir sumažina ribinio sluoksnio atsparumą.
📦 Kompaktiškas šerdies krovimas Išlygintas B profilis užtikrina tankesnį vamzdžio sandarumą šerdyje, maksimaliai padidindamas šilumos mainų paviršiaus plotą siauroje šiuolaikinių variklio skyrių erdvėje.
Sulenktas radiatoriaus šerdies integravimas
- B vamzdžiai yra sukrauti lygiagrečiai tarp sulankstytų briaunų sluoksnių ir sudaro visą radiatoriaus šerdį.
- Aušinimo skystis teka per kiekvieno B vamzdžio kelių angų vidų, o oras praeina per išorinius pelekų paviršius.
- Išplėstas B vamzdžio paviršiaus plotas ir turbulentinis srautas leidžia šerdiui pasiekti tikslinį aušinimo pajėgumą naudojant mažiau vamzdžių ir mažesnį bendrą šerdies tūrį.
- Šis integravimo metodas sumažina medžiagų sąnaudas ir radiatoriaus svorį, kartu išlaikant arba pagerinant šilumines charakteristikas.
Dizaino principai – B formos mokslas
B formos profilis yra taikomosios skysčių dinamikos ir šilumos perdavimo inžinerijos rezultatas. Pagrindiniai projektavimo principai yra šie:
Kelių prievadų vidinė geometrija
- B vamzdis nėra vienas tuščiaviduris kanalas, bet turi keletą vidinių prievadų, padalytų išilginėmis juostomis.
- Šios angos padidina vidinį paviršiaus plotą, susiliečiantį su aušinimo skysčiu, padidindami šilumos perdavimą iš skysčio į vamzdžio sienelę.
- Kelių prievadų dizainas taip pat pagerina konstrukcijos stiprumą, leidžia plonesnes sienas ir toliau sumažinti svorį.
Valdomos turbulencijos generavimas
- B profilio forma sukuria srauto atskyrimo ir pakartotinio prijungimo taškus, kai aušinimo skystis teka per vamzdelį.
- Ši kontroliuojama turbulencija suardo šiluminį ribinį sluoksnį, kuris yra pagrindinis atsparumas šilumos perdavimui laminariniame sraute.
- Dėl geresnio maišymo karštesnis aušinimo skystis iš šerdies srauto susiliečia su vamzdžio sienele, pagerindamas bendrą šilumos perdavimo koeficientą.
Optimizuotas paviršiaus ploto ir tūrio santykis
- B forma maksimaliai padidina išorinio paviršiaus plotą skerspjūvio srauto ploto vienetui.
- Tai reiškia, kad esant tam tikram aušinimo skysčio srautui, daugiau vamzdžio paviršiaus yra veikiamas oro srauto.
- Rezultatas yra didesnis šilumos atmetimo pajėgumas vienam vamzdžiui, todėl radiatoriai yra mažesni ir lengvesni.
B vamzdeliai ir tradiciniai apvalūs vamzdeliai – pagrindinių komponentų palyginimas
Tiksliai sulankstytas radiatoriaus šerdies komponento B tipo vamzdelisiš esmės skiriasi nuo tradicinių apvalių vamzdžių keliais pagrindiniais aspektais:
| Dizaino funkcija |
B tipo vamzdžiai („Sinupower“) |
Tradiciniai apvalūs vamzdžiai |
| Skerspjūvio forma |
„B“ profilis – kelių prievadų |
Apvalus – vienos skylės |
| Paviršiaus plotas vienam tūriui |
Žymiai didesnis |
Žemesnis |
| Aušinimo skysčio srauto modelis |
Turbulentinis (patobulintas maišymas) |
Laminarinis pereinamasis |
| Šilumos perdavimo koeficientas |
Didesnis dėl turbulencijos |
Žemesnis |
| Šerdies pakavimo tankis |
Daugiau vamzdžių viename šerdies plote |
Mažiau vamzdžių viename šerdies plote |
| Šerdies svoris |
Lengvesnis (mažiau medžiagų vienam aušinimo vienetui) |
Sunkesnis |
| Gamybos sudėtingumas |
Aukštesnis (kelių prievadų išspaudimas) |
Apatinis (paprastas išspaudimas) |
| Aušinimo talpa vienam šerdies tūriui |
Aukštesnis |
Žemesnis |
Gamybos procesas – tikslumas nuo ritės iki pagrindinio komponento
Sinupower gaminaTiksliai sulankstytas radiatoriaus šerdies komponento B tipo vamzdelisper griežtai kontroliuojamą gamybos seką:
1 Lydinio pasirinkimas AA3003 arba AA3102 aliuminio ritės, parinktos atsižvelgiant į šilumos laidumą, formuojamumą ir atsparumą korozijai.
2 Tikslioji ekstruzija Kelių prievadų B profilis, išspaustas per tikslius štampus. Matmenų stebėjimas realiuoju laiku užtikrina nuoseklią geometriją.
3 Piešimas ir dydžio nustatymas Daugkartinis šaltasis braižymas patobulina matmenis ir paviršiaus apdailą iki galutinių specifikacijų leistinų nuokrypių.
4 Atkaitinimas Atkaitinimas kontroliuojamoje atmosferoje su ±5°C vienodumu užtikrina pastovią grūdelių struktūrą ir mechanines savybes.
5 Iškirpti pagal ilgį Tikslus pjovimas pagal kliento nurodytus ilgius su nupjautais, kvadratiniais galais šerdies surinkimui.
6 Kokybės patikrinimas 100% matmenų patikrinimas, sandarumo bandymas ir mechaninis patikrinimas kiekvienai partijai.
Įrangos galimybės
- Sinupower valdo 90+ įrangos ir įrankių tipų, įskaitant suvirinimo gamybos linijas, pjovimo stakles, perforavimo presus, tempimo mašinas, atkaitinimo krosnis ir kranus.
- Ši vidinė įranga leidžia visiškai valdyti procesą nuo žaliavos iki gatavo vamzdžio.
- Visi procesai atliekami pagal IATF 16949 kokybės vadybos sistemos priežiūrą.
Taikymas – kur B vamzdeliai suteikia pagrindinę vertę
Automobilių aušinimo sistemos
- Variklių aušinimo radiatoriai – lengviesiems automobiliams, visureigiams, lengviesiems sunkvežimiams
- Komercinių transporto priemonių radiatoriai – autobusai, sunkvežimiai, visureigiai
- Pripūtimo oro aušintuvai – varikliai su turbokompresoriumi ir kompresoriumi
- Alyvos aušintuvai – transmisijos ir variklio alyvos aušinimas
ŠVOK ir stacionarios sistemos
- Komerciniai oro kondicionavimo kondensatoriai
- Elektrinių aušinimo sistemos
- Pramoniniai šilumokaičiai
- ŠVOK vėdinimo įrenginių statyba
Elektrinių transporto priemonių šilumos valdymas
- Akumuliatoriaus aušinimo plokštės ir šilumokaičiai
- Galios elektronikos aušinimo sistemos
- Šilumos siurblių kondensatoriai ir garintuvai
Pritaikymas – pagrindinis komponentas, pritaikytas jūsų radiatoriaus dizainui
Sinupower projektuoja, gamina ir apdorojaTiksliai sulankstytas radiatoriaus šerdies komponento B tipo vamzdelispagal kliento brėžinius ar pavyzdžius. Mūsų liesos kontrolės metodas apima kiekvieną etapą:
-
Profilio matmenys:Vamzdžio plotis, aukštis ir sienelės storis pritaikyti jūsų pagrindiniam dizainui.
-
Lydinio pasirinkimas:AA3003, AA3102 arba pasirinktinius lydinius, atsižvelgiant į veikimo reikalavimus.
-
Kelių prievadų konfigūracija:Vidinių angų skaičius ir geometrija optimizuota pagal jūsų aušinimo skysčio srautą ir slėgio kritimo tikslus.
-
Ilgis:Iškirpkite pagal nurodytus surinkimo matmenis.
-
Paviršiaus apdorojimas:Konversinė danga, cinko dribsniai arba anoduota apdaila, skirta sustiprinti apsaugą nuo korozijos.
-
Pabaigos apdaila:Nupjauti, nusklembti arba išplėsti galai antraštės plokštės surinkimui.
Lean Control visoje vertės grandinėje
- Žaliavų tiekimas iš ISO 14001 sertifikuotų lydyklų su visišku atsekamumu
- Proceso valdymas nuo ekstruzijos iki galutinio patikrinimo
- Kokybės valdymas personalo, komandų, procesų ir palaikymo sistemų srityse
- Pristatymas laiku su visa apžiūros dokumentacija
Kokybė ir sertifikatai – patvirtinti gamybos standartai
Sinupower gamybos procesaiTiksliai sulankstytas radiatoriaus šerdies komponento B tipo vamzdelisveikia pagal šias sertifikuotas sistemas:
Sistemos sertifikatai
-
IATF 16949:2016- Automobilių kokybė
-
ISO 9001:2015– Kokybės vadyba
-
ISO 14001:2015– Aplinkosaugos
-
ISO 45001:2018– Sveikata ir sauga
Intelektinė nuosavybė
-
2 išradimų patentai(nuo 2019 m.)
-
15 dizaino patentų
-
16 naudingų modelių patentų
📋 Paprašius galima gauti visas sertifikato kopijas.
Inžinerinė apžvalga:Šią produkto informaciją peržiūrėjo p. Gao Qiang, Sinupower įkūrėjas – daugiau nei 20 metų aliuminio ekstruzijos ir terminio valdymo srityje, įskaitant ankstesnį vadovavimą Fortune 500 gamybos įmonėse.
Partnerystės ir tiekimo grandinė
Sinupower užmezgė nuolatinius ir gerus bendradarbiavimo ryšius su pripažintais pramonės lyderiais:
-
Sanhua– Pasaulinis ŠVOK ir R komponentų gamintojas
-
Danfoss– Aušinimo ir šildymo sprendimų tiekėjas
-
Pankl– Aukštos kokybės pavaros ir šiluminių sistemų specialistas
20-25
Darbo dienų pristatymo laikas
90+
Įrangos ir įrankių tipai
87,76 %
Rytų Kinijos pardavimo koncentracija
Pakuotė:Medinės dėžės su VCI antikoroziniu popieriumi, plastikiniais galiniais dangteliais, plieniniais dirželiais. FOB Šanchajus arba Ningbo; Galimas EXW.
Tvarumas
-
Energija:Regeneracinio degiklio technologija sumažina dujų suvartojimą 18%.
-
Perdirbimas:98% medžiagų panaudojimas – visas laužas grąžinamas sertifikuotiems perdirbėjams.
-
Vanduo:Skalavimas uždaru ciklu sumažina vandens sunaudojimą 40 %, nulinis sunkiųjų metalų išmetimas.
-
Atitiktis:Atitinka RoHS ir REACH.
-
Medžiagos efektyvumas:B vamzdžių konstrukcija naudoja mažiau aliuminio vienam aušinimo pajėgumo vienetui nei tradicinės konstrukcijos.
Dažnai užduodami klausimai apie B vamzdelius
Kl .: Koks yra pagrindinis B tipo vamzdžių sulankstytose radiatoriaus šerdyse pranašumas? A: B tipo vamzdeliai suteikia didesnį paviršiaus plotą šilumos perdavimui tame pačiame šerdies tūryje, skatina turbulentinį aušinimo skysčio srautą, kad būtų geriau šilumos mainai, ir leidžia sukurti kompaktiškesnius radiatorius – visa tai prisideda prie geresnio aušinimo efektyvumo ir sumažinimo.
K: Kokie lydiniai naudojami B vamzdžių gamybai? A: Sinupower naudoja AA3003 ir AA3102 aliuminio lydinius, parinktus dėl puikaus šilumos laidumo (200–220 W/m·K), formavimo ir atsparumo korozijai automobilių aušinimo skysčio aplinkoje.
Kl .: Ar „Sinupower“ gali pagaminti individualius B vamzdžių profilius tam tikroms radiatorių konstrukcijoms? A: Taip. Sinupower gali suprojektuoti ir pagaminti B vamzdžių profilius pagal užsakovo brėžinius ar pavyzdžius. Mūsų vidinė įrankių galimybė leidžia sukurti pritaikytus štampus per 15–20 darbo dienų.
K: Kokius sertifikatus „Sinupower“ turi B vamzdžių gamybai? A: Sinupower yra sertifikuotas pagal IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 ir ISO 45001:2018.
Kl .: koks yra įprastas B vamzdžių užsakymų pateikimo laikas? A: Standartinis pristatymo laikas yra 20–25 darbo dienos užsakymams iki 50 000 vienetų. Individualūs įrankiai prideda 15–20 darbo dienų.
K: Kaip B vamzdžio konstrukcija pagerina šilumos perdavimo efektyvumą? A: B forma padidina paviršiaus plotą ir sukuria kontroliuojamą turbulenciją aušinimo skysčio sraute, o tai sutrikdo šiluminį ribinį sluoksnį ir pagerina konvekcinį šilumos perdavimą. Tai leidžia atmesti daugiau šilumos viename vamzdyje su mažesniu šerdies tūriu.
Kl .: Kokios galimos B vamzdžių galo apdailos? A: Siūlome kvadratinius, nupjautus, nusklembtus, platėjančius ir išplėstus galus, kad jie atitiktų skirtingus antraštės plokščių surinkimo būdus.
Sinupower pristatoTiksliai sulankstytas radiatoriaus šerdies komponento B tipo vamzdelisTai leidžia radiatorių gamintojams pasiekti puikių kompaktiškų ir lengvų konstrukcijų šiluminių savybių. Kviečiame originalios įrangos gamintojus, pirmos pakopos tiekėjus ir radiatorių gamintojus susisiekti su mumis dėl pavyzdžių, techninių duomenų lapų ar bendro dizaino peržiūros.
