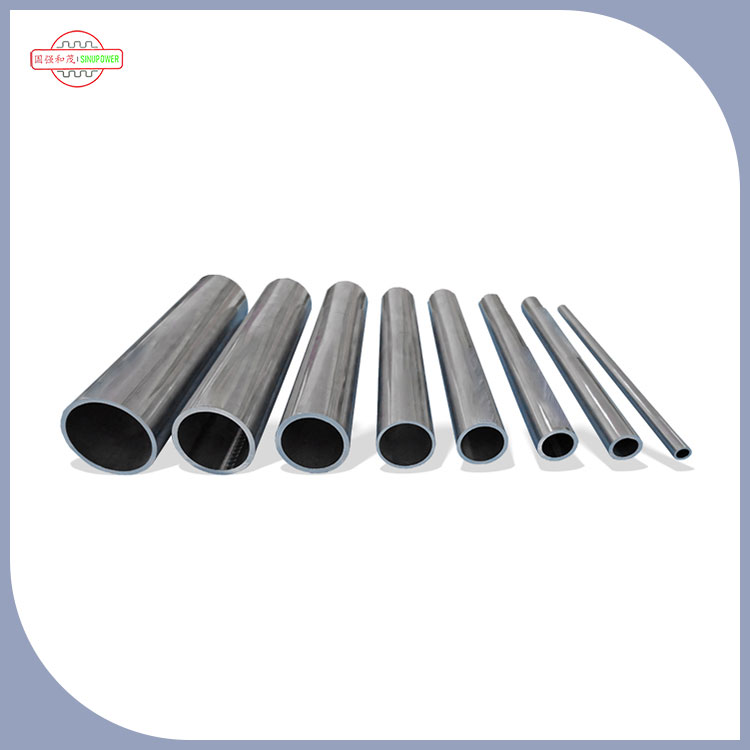

Didelio efektyvumo skysto aušinimo skysčio srauto akumuliatoriaus vamzdeliai

Sinupower– specialistasGamintojasprecizinių aliuminio šiluminių komponentų – gaminaDidelio efektyvumo skysto aušinimo skysčio srauto akumuliatoriaus vamzdeliaikurios užtikrina vienodą temperatūros pasiskirstymą kiekvienoje ląstelėje. EV akumuliatorių inžinieriams šilumos valdymas yra vienintelis didžiausias veiksnys, lemiantis pakuotės našumą. Mūsų vamzdžiai yra sukurti su optimizuotais vidiniais srauto kanalais, kurie sumažina slėgio kritimą, maksimaliai padidina šilumos perdavimą ir užtikrina nuoseklų viso akumuliatoriaus aušinimą. Kai elementai neviršija optimalios temperatūros lango, įkrovimo greitis padidėja, ciklo tarnavimo laikas pailgėja ir sumažėja šiluminio pabėgimo rizika. Sinupower baterijų aušinimo vamzdžiai padeda originalios įrangos gamintojams pasiekti šiuos rezultatus naudojant patikimus, gamybai paruoštus komponentus.

Ciklo pratęsimas – kas 1°C sumažina skilimo greitį

Ličio jonų akumuliatoriaus degradacija didėja eksponentiškai didėjant temperatūrai. Sinupower'sDidelio efektyvumo skysto aušinimo skysčio srauto akumuliatoriaus vamzdeliaipalaikyti elementų temperatūrą optimaliame 20–40°C lange, tiesiogiai prailgindamas baterijos tarnavimo laiką.

Greitas įkrovimas – šilumos pašalinimas įgalina didesnę srovę

Greitas įkrovimas išskiria daug šilumos. Be tinkamo aušinimo, akumuliatoriaus valdymo sistemos turi drosuoti įkrovimo srovę, kad apsaugotų elementus – kiekvienai įkrovimo sesijai pridedant minučių. Mūsų vamzdeliai leidžia greičiau įkrauti, nes pašalina šilumą taip greitai, kaip ji susidaro.

• Didesni nuolatiniai C rodikliai:Efektyvus aušinimas leidžia įkrauti 2C–3C neviršijant temperatūros ribų.
• Sutrumpintas įkrovimo laikas:Tinkamai suprojektuotas skysčio aušinimas pasiekiamas 10–80 % įkrovimo per mažiau nei 30 minučių.
• Nuoseklus našumas įvairiais sezonais:Skystas aušinimas palaiko efektyvumą tiek karštomis, tiek šaltomis aplinkos sąlygomis.

Vamzdžių dizainas – vidiniai srauto kanalai, kurie maksimaliai padidina šilumos perdavimą

Didelio efektyvumo skysto aušinimo skysčio srauto akumuliatoriaus vamzdeliaiišsiskiria savo vidine kanalo geometrija, kuri yra optimizuota akumuliatoriaus aušinimo programoms:

• Kelių prievadų ekstruzija:Keli vidiniai kanalai padidina paviršiaus plotą, kuris liečiasi su aušinimo skysčiu, išgaunant daugiau šilumos viename vamzdyje.
• Subalansuotas srauto paskirstymas:Kanalo geometrija užtikrina vienodą aušinimo skysčio srautą visose lygiagrečiose grandinėse, užkertant kelią karštoms vietoms.
• Lygūs vidiniai paviršiai (Ra ≤0,8 μm):Mažas paviršiaus šiurkštumas sumažina slėgio kritimą ir sumažina siurblio energijos sąnaudas iki 15%.
• AA3003 ir AA3102 lydiniai:200–220 W/m·K šilumos laidumas ir puikus atsparumas korozijai glikolio pagrindu pagamintuose aušinimo skysčiuose.
• Tikslus išspaudimas:±0,05 mm matmenų tolerancijos užtikrina nuoseklų montavimą aušinimo plokščių mazguose.

Aušinimo profilių palyginimas – kuris vamzdžio dizainas tinka jūsų pakuotei?

Gamybos procesas – tikslumas nuo ritės iki aušinimo plokštės

Kiekviena partijaDidelio efektyvumo skysto aušinimo skysčio srauto akumuliatoriaus vamzdeliailaikosi kontroliuojamos gamybos sekos, užtikrinančios pastovią kokybę:

Kokybės standartai – IATF 16949 ir ​​baterijos kokybės sertifikatas

Individualus dizainas – vamzdeliai, sukurti jūsų akumuliatoriaus moduliui

Sinupower projektuoja ir gaminaDidelio efektyvumo skysto aušinimo skysčio srauto akumuliatoriaus vamzdeliaipagal kliento brėžinius. Tinkinimo parinktys apima:

• Vamzdžio profilis:Plokščias, apvalus, D formos arba pasirinktinio skerspjūvio.
• Vidiniai kanalai:Kelių prievadų geometrija, optimizuota pagal jūsų aušinimo skysčio srautą.
• Matmenys:Plotis, aukštis, sienelės storis ir ilgis pagal jūsų brėžinį.
• Paviršiaus apdorojimas:Konversinė danga, cinko dribsniai arba anoduota apdaila.
• Pabaigos apdaila:Kvadratiniai, nusklembti, platėjantys arba išplėsti galai.

Kūrimo laiko juosta

1. Specifikacijų pateikimas:Klientas pateikia brėžinius ir veiklos tikslus.
2. Inžinerinė apžvalga:Galimybių studija ir projekto optimizavimas.
3. Įrankiai:Štampo kūrimas – 15–20 darbo dienų.
4. Prototipas:Iki 100 vienetų – tik štampai kainuoja.
5. Gamyba:Galimas viso masto su PPAP 3 lygiu.

Dažnai užduodami klausimai

Klausimas: kiek aušinimas turi įtakos EV baterijos veikimo laikui?

A: Eksploatuojant elementus 40°C, palyginti su 25°C, ciklo trukmė gali sutrumpėti maždaug 30–40%. Sinupower aušinimo vamzdeliai padeda palaikyti elementus optimaliame 20–40°C lange, išsaugant naudingą pajėgumą per tūkstančius ciklų.

Kl .: Kokį temperatūros skirtumą (ΔT) gali pasiekti Sinupower vamzdeliai per akumuliatorių?

A: Mūsų vamzdeliai suprojektuoti taip, kad būtų palaikomi ≤3°C temperatūros svyravimai pakuotėje, užtikrinant vienodą senėjimą ir užkertant kelią talpos neatitikimui tarp elementų.

K: Kaip šie vamzdeliai leidžia greičiau įkrauti?

A: Efektyvus šilumos ištraukimas leidžia akumuliatoriaus valdymo sistemoms išlaikyti didesnę įkrovimo srovę neviršijant temperatūros ribų – tinkamai suprojektuotose sistemose įkrovimo laikas sutrumpėja 10–80 % iki mažiau nei 30 minučių.

K: Kokios medžiagos naudojamos akumuliatoriaus aušinimo vamzdeliams?

A: „Sinupower“ naudoja AA3003 ir AA3102 aliuminio lydinius, kurių šilumos laidumas yra 200–220 W/m·K, parinktas atsižvelgiant į jų šiluminių savybių, formavimo ir atsparumo korozijai pusiausvyrą glikolio pagrindu pagamintuose EV aušinimo skysčiuose.

K: Ar „Sinupower“ gali gaminti cilindrinių elementų aušinimo vamzdžius?

A: Taip. Gaminame D formos vamzdelius, kurie užtikrina optimalų paviršiaus kontaktą su cilindrinėmis celėmis, išlaikant efektyvų aušinimo skysčio srautą.

Kl.: Kokie yra „Sinupower“ vamzdžių bandymai, skirti naudoti EV?

A: 100 % matmenų patikra, sandarumo bandymas (oras po vandeniu arba heliu), tempimo ir trūkimo bandymai kiekvienai partijai ir pasirinktinis kliento nurodytas patvirtinimo bandymas pagal IATF 16949 kokybės valdymą.

Susisiekite su Sinupower – akumuliatoriaus aušinimo sprendimais

Sinupower pristatoDidelio efektyvumo skysto aušinimo skysčio srauto akumuliatoriaus vamzdeliaikurie padeda elektromobilių originalios įrangos gamintojams ir akumuliatorių gamintojams greičiau įkrauti, pailginti ciklą ir saugesnius akumuliatorių paketus. Kviečiame baterijų paketų gamintojus, EV OĮG ir energijos saugojimo integratorius susisiekti su mumis dėl pavyzdžių, techninių duomenų lapų ar bendro dizaino peržiūros.
