Sinupower tiekia aukščiausios kokybės tvarios energijos kaupimo sistemos baterijų aušinimo vamzdžius iš Kinijos, tiekdamas sertifikuotus IATF16949 skysčių vamzdžius, sukurtus taip, kad sumažintų šilumos nutekėjimą komunalinių paslaugų masto BESS ir optimizuotų ilgalaikę tinklo saugojimo saugą.
Ilgalaikės energijos kaupimo sistemos (LDES) dažnai patiria didelių šiluminių įtempių profilius kelių valandų siuntimo ciklų metu. Kai kelių angų plokštės nuolat veikia esant aukštai aušinimo skysčio temperatūrai, standartiniuose ekstruziniuose kanaluose dažnai atsiranda skysčio slėgio disbalansas, dėl kurio netolygiai plečiasi vidinė konstrukcija. Sinupower pašalina šiuos fizinius apribojimus pakeisdama mūsų aliuminio kanalų vidinių briaunų geometriją, užtikrindama puikų hidraulinį stabilumą ir palaikydama vienodą sienų temperatūrą visoje skysčiu aušinama matricoje.
Per ilgesnę eksploatavimo trukmę cheminių reakcijų pėdsakai skystoje glikolio terpėje gali sukelti mikroskopinį ribinio sluoksnio mastelį bendrųjų aušinimo kanalų viduje. Šis susikaupimas riboja skysčio greitį ir padidina siurblio energijos sąnaudas. Vidinės sienos mūsųTvarios energijos kaupimo sistemos akumuliatoriaus aušinimo vamzdžiaipažangių ekstruzijos procesų metu atliekamas specializuotas didelio grynumo metalurginis apdorojimas. Šis itin lygus vidinis skerspjūvis (paviršiaus šiurkštumas Ra ≤ 0,8 μm) pašalina mikronelygumus, neleidžia medžiagai sukibti, palaiko pastovų srauto greitį ir sumažina stoties eksploatavimo išlaidas.
Norint pasiekti tikslinę talpos metriką, megavatų masto talpyklų talpykloms reikalingas didžiausias įmanomas erdvinis tankis. Sunkūs arba didelių gabaritų apvalių vamzdynų tinklai riboja elementų sandarinimo konfigūracijas ir sumažina efektyvumą. Mūsų specializuoti kelių prievadų plokšti profiliai turi minimalų vertikalų skerspjūvį (iki 6,2 mm), todėl juos galima integruoti tiesiai po didelės talpos ličio geležies fosfato (LiFePO₄) elementų blokais. Šis glaudus erdvinis kontaktas garantuoja puikų šilumos laidumą neužimant kritinės vietos, reikalingos aktyvioms saugojimo medžiagoms.
Norėdami padėti baterijų blokų konstrukcijų inžinieriams, pirkimų direktoriams ir 1 pakopos ŠVOK sistemų projektuotojams atlikti konstrukcijų modeliavimą ir techninę patikrą, toliau pateikiami visi sertifikuoti inžineriniai parametrai:
| Pramonės inžinerijos metrika | Patvirtintos tiekimo specifikacijos ir gamyklos turtas |
|---|---|
| Tiekimo produkto pavadinimas | Tvarios energijos kaupimo sistemos akumuliatoriaus aušinimo vamzdžiai |
| Galimos struktūrinės formos | Sulenkti vamzdžiai, stačiakampės sekcijos, plokšti vamzdžiai, apvalūs profiliai, D formos ortakiai |
| Metalurgijos pagrindo lydiniai | Didelio laidumo spalvotojo aliuminio lydiniai (3003, 6063, 6005A), tikslusis varis ir žalvaris |
| Kokybės auditas ir atitiktis | Visiškai sertifikuota pagalIATF 16949, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
| Gamybos mašinų padaliniai | 90 rinkinių (aukšto dažnio suvirinimo linijos, tikslios pjovimo staklės, perforavimo presai, piešimo suolai, atkaitinimo krosnys) |
| Intelektinė nuosavybė | 33 aktyvūs patentai (2 pagrindinių išradimų patentai, 15 estetinio dizaino patentų, 16 naudingų modelių sertifikatų) |
| Individualizuotos įrankių galimybės | Vidinis individualus formų apdorojimas pagal kliento brėžinius, CAD dizainą arba fizinius etaloninius pavyzdžius |
| Pasauliniai strateginio tiekimo partneriai | Nuolatinės tiekimo sutartys su Sanhua (nuo 2020 m.), Danfoss (nuo 2021 m.) ir Pankl (nuo 2022 m.) |
Kad būtų galima tiksliai modeliuoti sistemos lygmeniu komunalinių paslaugų masto saugojimo projektams, pateikiame šiuos patvirtintus savo aušinimo kanalų veikimo duomenis (pagal Alloy 3003, sienelės storis 0,4 mm, vandens / etilenglikolio 50/50 aušinimo skystis):
| Parametras | Vertė | Bandymo būklė |
|---|---|---|
| Šiluminis atsparumas (Rth) | 0,014 ~ 0,022 K/W | Esant srautui 6 l/min |
| Šilumos perdavimo koeficientas | 2800 ~ 4200 W/m²·K | Turbulentinis srautas (Re > 3500) |
| Slėgio kritimas | 1,8 ~ 3,5 kPa/m | Esant srautui 6 l/min |
| Plyšimo slėgis (esant 20°C) | ≥ 5,5 MPa | Pagal ASTM B241 |
| Plyšimo slėgis (esant 80 °C) | ≥ 4,0 MPa | Esant 80°C aušinimo skysčio temperatūrai |
| Rekomenduojamas srauto greitis | 0,3 ~ 1,5 m/s | Optimizuotas BESS mažos galios siurblio veikimui |
| Dizaino gyvenimas (šiluminiai ciklai) | ≥ 6000 ciklų | -40°C ~ 80°C terminis šokas, pagal ISO 16750-4 |
| Nuotėkio rodiklis | < 1,0 × 10⁻⁴ Pa·m³/s | Helio nuotėkio bandymas esant 1,0 MPa vidiniam slėgiui |
Išsamias bandymų ataskaitas, įskaitant ilgalaikio terminio ciklo ir vibracijos bandymų duomenis, galima gauti pareikalavus, kad būtų galima kvalifikuoti.
Siekdami padėti inžinierių komandoms kiekybiškai įvertinti mūsų plokščios kelių prievadų architektūros pranašumus, skirtus sandėliuoti konteineriuose, palyginome savo profilius su įprastais apvaliais vamzdžiais identiškomis bandymo sąlygomis (srauto greitis 6 l/min, aušinimo skystis 50/50 EGW, įleidimo temperatūra 25 °C):
| Našumo metrika | Standartinis apvalus vamzdis | Sinupower Multi-Port Butas | Tobulinimas |
|---|---|---|---|
| Ląstelės kontakto paviršiaus plotas | 100 % (pradinis) | 165 % | +65 % |
| Vertikalios erdvės poreikis | 100 % (pradinis) | 58 % | –42 % |
| Temperatūros tolygumas (ΔTmaks) | ± 4,5°C | ± 1,8°C | –60 % |
| Siurblio galios reikalavimas | 100 % (pradinis) | 82 % | –18 % |
| Ląstelių pakavimo tankis | 100 % (pradinis) | 114 % | +14 % |
Pastaba: kelių prievadų kanalai padidina vidinį paviršiaus plotą ir turbulenciją, todėl užtikrina puikų šilumos perdavimą su mažesne siurblio galia dėl optimizuoto srauto kelio dizaino BESS darbo ciklams.
Komunalinių paslaugų masto baterijų saugojimo programoms per kelis dešimtmečius aktyvaus naudojimo lauke nereikia jokio skysčio nuotėkio. Vienas mechaninis gedimas gali kelti grėsmę visos aukštos įtampos talpyklos izoliacijos savybėms. „Sinupower“ pašalina šiuos lauko veiklos pavojus, įgyvendindama griežtus metalurginius patikrinimus ir automatizuotus apdorojimo protokolus visame mūsų gamybos plote Čangšu.
Rankiniai arba nestabilūs suvirinimo metodai sukuria mikroskopines įstrigusių dujų kišenes, kurios plečiasi ir įtrūksta nuolatinių terminių ciklų metu. Sinupower sumažina šiuos konstrukcinius defektus naudodama visiškai automatizuotas suvirinimo gamybos linijas, specializuotas tempimo mašinas ir sunkius perforavimo presus. Kiekviena mūsų partijaTvarios energijos kaupimo sistemos akumuliatoriaus aušinimo vamzdžiaiintensyviai aptinkamas nesuardomas defektas (sūkurinių srovių bandymas esant 1,5 m/s linijos greičiui) ir pneumatinis sprogimo bandymas (100 % mėginių ėmimas), kad būtų užtikrintas tvirtas jungties integravimas ir ilgalaikis patvarumas esant eksploatacinei įtampai.
Kad būtų laikomasi sudėtingų vidinių tankių baterijų stovo konfigūracijų maršrutų, plokšti aliuminio vamzdžiai turi būti stipriai geometriškai išlenkti, nepatiriant sienos deformacijos ar susilenkimo. „Sinupower“ prieš gamindama visus ekstruzinius profilius nukreipia per specializuotas atmosferinio atkaitinimo krosnis. Šis terminis ciklas (kontroliuojamas 350-400°C 4-6 valandas) pašalina vidinius struktūrinius kristalus nuo vietinių mikroįtempimų, atkuria didelį plastiškumą (pailgėjimas ≥ 18%), reikalingą tiksliam antriniam lenkimui ir griežto lauko įrengimo tolerancijoms.
Kiekvienam komerciniam energijos kaupimo terminalui, sunkiam pramoniniam kintamosios srovės šerdiui ir elektrinės skysčio radiatoriui reikalingas atskiras skerspjūvis, kurio negalima suderinti pagal iš anksto esančius inventoriaus katalogus. „Sinupower“ veikia kaip paprastas, integruotas gamybos partneris, galintis kurti pasirinktinius įrankius tiesiogiai pagal vartotojo inžinerinius planus.
Mūsų inžinierių komanda, turinti daugiau nei 90 pažangių gamybos įrankių, įskaitant automatines pjovimo stakles, specializuotus kranus ir didelio tikslumo perforavimo presus, turi įvairaus turto parką, visiškai savo viduje atlieka individualų formų kūrimą. Mes valdome kiekvieną parametrą, valdydami liesą gamybą, nuo pradinio neapdoroto lydinio patikros iki galutinio skerspjūvio geometrijos atvaizdavimo. Šis vidinis valdymas leidžia išvengti trečiųjų šalių įrankių vėlavimo, pateikia greitus prototipų fizinius pavyzdžius (2–3 savaites po štampų patvirtinimo) ir maksimaliai padidina klientų vertę, paspartindama individualių prekių įsigijimo terminus.Tvarios energijos kaupimo sistemos akumuliatoriaus aušinimo vamzdžiaiprojektus.
2018 m. gegužės 6 d. įkūrė ponas Gao Qiang – gerbiamas pramonės veikėjas, sukaupęs didelius lyderio įgaliojimus „Fortune Global 500“ pramonės įmonėse. „Sinupower“ vadovauja elitinė vadovų komanda, turinti didelę techninę kvalifikaciją iš pramonės centrų, tokių kaip Pekinas ir Šanchajus. Šis metalurgijos pajėgumas leido mūsų įmonei užsitikrinti nuolatines ilgalaikes tiekimo sutartis su pasaulinės rinkos pionieriais, įskaitantSanhua, Danfoss ir Pankl.
Sinupower tiekia aušinimo kanalusDaugiau nei 120 BESS ir EV komponentų gamintojųvisoje Rytų Kinijoje (Jiangsu, Džedziangas, Šanchajus ir Anhui), atstovaujančios didelę regioninės šilumos valdymo vamzdžių rinkos dalį, remiantis 2024 m. vidaus pardavimo stebėjimu. Mūsų klientų bazę sudaro 8 iš 10 geriausių akumuliatorių gamintojų regione.
Nuolat demonstruodama mūsų dinamiškus ir statiškus gaminių pokyčius pagrindinėse parodose visoje Šiaurės Kinijoje, Pietų Kinijoje ir tarptautinėse vietose, Sinupower išlaiko glaudų techninį suderinamumą su besikeičiančiais tarptautiniais švarios energijos standartais. Mes palaikome visas siuntas su visišku medžiagų atsekamumu, tvirtu MTTP portfeliu, kurį sudaro 33 skirtingi patentai, ir atitinkame IATF 16949, ISO 9001:2015, ISO 14001:2015 ir ISO 45001:2018.
Klientas:Pirmaujantis pasaulinis energijos kaupimo sistemų integratorius (2024 m. BESS diegimas > 3 GWh)
Iššūkis:Kliento 200MWh talpos konteinerinės saugyklos projektui reikėjo vėsinimo sprendimo su:
Sinupower sprendimas:Sukūrėme individualų 8 prievadų mikro kanalų plokščią profilį su:
Rezultatas:
| Partneris | Kadangi | Taikymo sritis | Pagrindinė našumo metrika |
|---|---|---|---|
| Sanhua | 2020 | Aušinimo vamzdžiai EV ir BESS šiluminėms sistemoms | 99,2 % OTD, < 180 PPM |
| Danfoss | 2021 | ESS taikomųjų programų šiluminio valdymo profiliai | 100 % matmenų atitiktis (Cpk ≥ 1,67) |
| Pankl | 2022 | Didelio našumo aušinimo kanalai aukščiausios kokybės elektromobiliams | 0 lauko gedimųper 24 mėnesius |
| Pasaulinis BESS integratorius | 2023 | 200MWh+ konteinerinių saugyklų projektai | Išskirtinis tiekėjas2GWh dujotiekiui |
A: Nors EV aušinimo vamzdžiai yra optimizuoti didelio srauto trumpalaikiams iškrovimo ciklams (paprastai 1–2 val.), mūsų tvarios energijos kaupimo sistemos akumuliatoriaus aušinimo vamzdeliai yra specialiai sukurti ilgalaikiams (6–12 valandų) išsiuntimo ciklams su mažesniu srautu. Optimizuojame vidinę briaunų geometriją, kad slėgio kritimas būtų minimalus esant mažesniam srauto greičiui (0,3–1,5 m/s), kad sumažintume siurblio energijos sąnaudas ir 2–4 % pagerintume efektyvumą pirmyn ir atgal. Be to, mūsų BESS vamzdžiai pasižymi padidintu atsparumu korozijai, kad būtų galima naudoti daugiau nei 20 metų, o EV vamzdžiai paprastai yra skirti 8–10 metų automobilių darbo ciklams.
A: Mūsų vamzdžiai skirti 20 ir daugiau metų nuolatiniam aptarnavimui stacionariuose sandėliuose. Tai patvirtiname atlikdami pagreitintus terminio ciklo bandymus (6000+ ciklų nuo -40°C iki 80°C) ir atsparumo korozijai bandymus pagal ASTM G85 (daugiau nei 1000 valandų druskos purškimas). Sienelės storis suprojektuotas su 1,5 karto didesne atsarga nuo sprogimo slėgio. Išsamias bandymų ataskaitas su išsamiais ciklo po ciklo duomenimis galima gauti paprašius.
A: Taip. Siūlome pilną pasirinktinių įrankių kūrimą iš kliento CAD failų (STEP, IGES arba DWG formatų). Mūsų vidaus įrankių parduotuvė gali pagaminti bet kokio skerspjūvio geometrijos štampus per 4–6 savaites (standartinis) arba per 3 savaites (pagreitintas). Mėginių gamyba prasideda praėjus 1–2 savaitėms po įrankių patvirtinimo. Minimalus tinkintų profilių užsakymų kiekis prasideda nuo 1 000 vienetų, o bandomieji kiekiai yra 100–500 vienetų patvirtinimui.
A: Mūsų BESS aušinimo kanalai yra skirti 1,2 MPa nepertraukiamam darbiniam slėgiui, kai sprogimo slėgis yra ≥ 5,5 MPa esant 20 °C (≥ 4,0 MPa esant 80 °C). Tai suteikia 4,5 karto didesnį saugos koeficientą stacionarioms saugykloms ir viršija tipinį BESS reikalavimą – 1,0 MPa darbinį slėgį. Naudojant aukštesnį slėgį, galime reguliuoti sienelės storį arba lydinio pasirinkimą – dėl konkrečių reikalavimų kreipkitės į mūsų inžinierių komandą.
A: Visiškai. Į kiekvieną siuntą įeina malūno bandymo sertifikatai (cheminė sudėtis ir mechaninės savybės pagal EN 573 ir EN 755), matmenų tikrinimo ataskaitos (sienelės storis, aukštis, plotis, tiesumas su Cpk reikšmėmis), ardomųjų bandymų įrašai (sprogimo slėgis, išlyginimas, išsiplėtimo bandymai pagal ASTM B241) ir sandarumo bandymų ataskaitos (helio nuotėkio greitis). Visa dokumentacija yra atsekama pagal atskiras gamybos partijas ir saugoma 15 metų.
A: Mes siūlome aliuminio lydinių asortimentą, priklausomai nuo naudojimo: 3003 – standartinis pasirinkimas daugeliui BESS programų; puikus formavimas ir atsparumas korozijai.6063 — Didesnis stiprumas, geresnė paviršiaus apdaila; tinka matomiems arba konstrukciniams pritaikymams.6005A — Didžiausias stiprumas; rekomenduojama naudoti aukšto slėgio arba didelės vibracijos aplinkoje. Individualūs lydiniai – galima pagal specialius reikalavimus (pvz., dėl didesnio šilumos laidumo arba specifinio atsparumo korozijai).Mūsų inžinierių komanda teikia nemokamas lydinio pasirinkimo gaires, pagrįstas jūsų darbiniu slėgiu, aušinimo skysčio chemija ir aplinkos sąlygomis. Norėdami gauti daugiau informacijos apie visą mūsų tvarios energijos kaupimo sistemos baterijų aušinimo vamzdžių asortimentą, įskaitant pasirinktinio profilio kūrimą, testavimo protokolus ir tiekimo grandinės galimybes, susisiekite su mūsų techninio pardavimo komanda ir pateikite savo projekto specifikacijas.
Akumuliatoriaus aušinimo plokštė ir aušinimo vamzdžiai
Didelio stiprumo korozijai atsparūs vamzdžiai, skirti konstrukcijoms
Didelio stiprumo nerūdijančio plieno vamzdžiai
Akumuliatoriaus aušinimo plokštės vamzdžiai

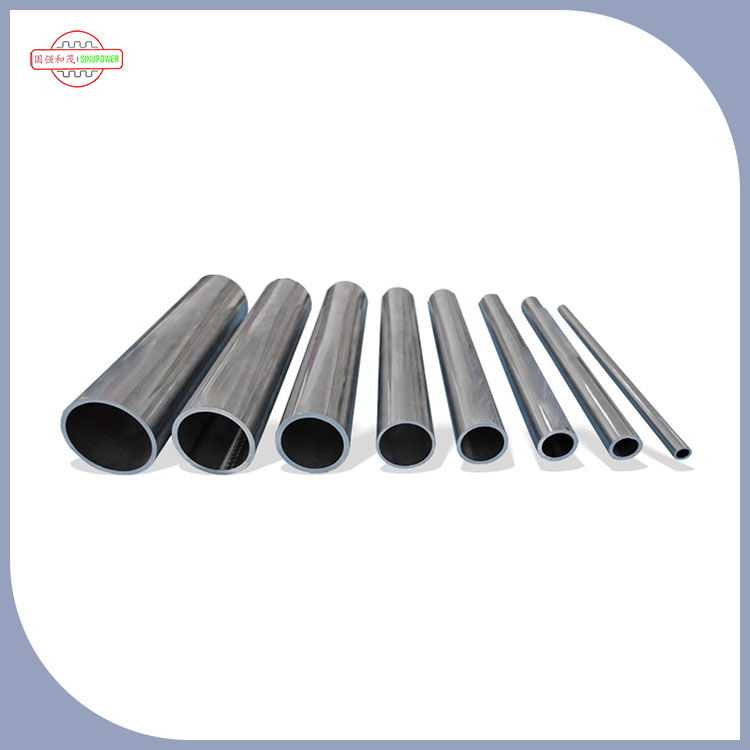

Veiksmingi šilumos perdavimo medžiagos akumuliatoriaus aušinimo kanalai
