Gamykla pasirenka D tipo kondensatoriaus antraštės aliuminio vamzdis Remiantis jų išsamiais šilumos perdavimo efektyvumo, išlaidų kontrolės, konstrukcinio pritaikomumo ir kitų matmenų pranašumais, kurie gali tiksliai atitikti pagrindinius pramoninių kondensatorių (pvz., Oro kondicionavimo šaldymo sistemas, cheminės šilumos mainų įrangą, šaldymo įrenginius ir kt.). Toliau pateikiama išsami jo plačiai pritaikymo iš trijų aspektų priežasčių analizė: techninės charakteristikos, pritaikomumas prie pramonės scenarijų ir ekonominis efektyvumas
1 、 Techninės savybės: prisitaikykite prie pagrindinių efektyvių šilumos mainų ir stabilių kondensatorių veikimo reikalavimų

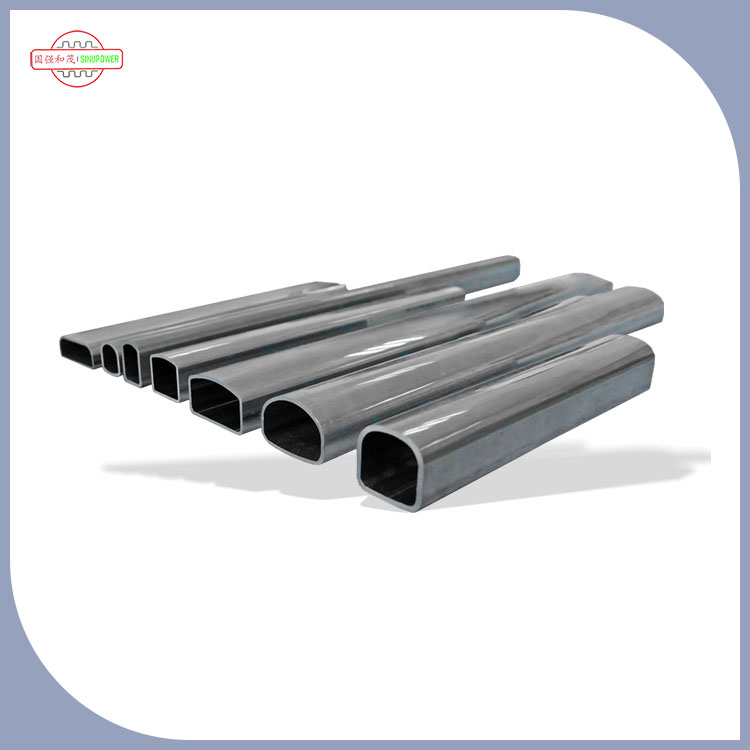

Aliuminio vamzdžio „D tipo“ (plokščias skerspjūvis, o ne tradicinė apskrito formos), skirtas D tipo kondensatoriaus antraštei, yra pagrindinis dizainas, kuris kartu su paties aliuminio vamzdžio medžiagų pranašumais tiesiogiai išsprendžia pagrindinį kondensatoriaus skausmo tašką:
1. Žymiai pagerinkite šilumos perdavimo efektyvumą (pagrindinis pranašumas)
Pagrindinė kondensatoriaus funkcija yra „šilumos išsklaidymas/mainai“, o D tipo struktūra padidina šį sugebėjimą iš dviejų aspektų:
Padidinus efektyvų šilumos perdavimo plotą: Kai tradiciniai apskrito aliuminio vamzdeliai liečiasi su pelekais (metalinės plokštelės, padedančios šilumos išsklaidymui kondensatoriuose), tai yra tik „linijos kontaktas“, o šilumos perdavimo sritis yra ribota; Plokščias D tipo aliuminio vamzdžių skerspjūvis yra paviršiaus kontaktas su pelekais, o kontaktinė sritis padidėja 30–50%, palyginti su apskritimo vamzdeliais (atsižvelgiant į D tipo lygumą), todėl tiesioginis ir greitesnis šilumos perdavimas.
Optimizing fluid flow state: The flat channels inside the D-tube can change the flow trajectory of fluids (such as refrigerants and cooling water), reduce the "flow dead zone" (fluid retention area, prone to fouling and inefficient heat transfer), and enhance the turbulence level of the fluid - the heat exchange efficiency between the fluid and the tube wall in turbulent state is 2-3 times higher than that in laminar state, Dar labiau sumažinant kondensacijos temperatūrą ir pagerinant sistemos aušinimo/šilumos perdavimo efektyvumą.
2. Padidinkite struktūrinį stabilumą ir sumažinkite nuotėkio riziką
Pramoniniams kondensatoriams dažnai reikalingas ilgalaikis veikimas aplinkoje, kurioje yra vibracijos (pvz., Mechaninės virpesiai veikiant vienetui) ir temperatūros svyravimai (kintama šalta ir karšta). Šiam scenarijui labiau tinka D tipo kondensatoriaus antraštės aliuminio vamzdžio konstrukcinis konstrukcinis dizainas:
Stipresnis atsparumas vibracijai ir deformacijai: D skyriaus „plokščias standumas“ yra pranašesnis už apskrito vamzdžio. Tuo pačiu sienos storiu d-pjūvio vamzdžio lenkimo ir sukimo stipris yra didesnis, o tai gali sumažinti dujotiekio deformaciją, kurią sukelia vieneto vibracija; Tuo tarpu paviršinio kontaktinio peleko jungties metodas (paprastai fiksuotas naudojant vamzdžių išplėtimo technologiją) yra saugesnis nei apskrito vamzdžių vielos kontaktas, sumažinant pelekų atsiribojimo ir vamzdžių atsipalaidavimo riziką po ilgalaikio veikimo.
The corrosion resistance and lightweight advantages of aluminum tube material: Aluminum itself has good corrosion resistance (easy to form oxide film on the surface, isolate air and moisture), and its density is only about one-third of that of steel tube - compared with traditional steel tube headers, D-type aluminum tubes can reduce the overall weight of condensers (reduce equipment installation and transportation costs), while avoiding the problems of steel tube Rūdymas ir reguliari techninė priežiūra, ypač tinkama drėgnoms ir dulkėtoms pramoninių dirbtuvių aplinkai.
2 、 Pramoninio scenarijaus pritaikymas: patenkinti faktinius gamyklų, turinčių didelę gamybos pajėgumą ir mažai priežiūros
Gamyklos gamybos scenarijus turi griežtus reikalavimus tokiai įrangai kaip „Nuolatinis veikimas, mažas gedimas ir lengva techninė priežiūra“, o D tipo kondensatoriaus antraštės aliuminio vamzdžio projektavimas puikiai atitinka šiuos reikalavimus:
1. Prisitaikykite prie didelio masto gamybos ir sumažinkite surinkimo sąnaudas
Standartizavimas ir apdorojimo paprastumas: D tipo aliuminio vamzdžių skerspjūvio forma gali būti masiškai pagaminta naudojant ekstruzijos technologiją, turint didelį matmenų tikslumą (tokius kaip lygumas ir sienos storio nuokrypis, kontroliuojamas ± 0,1 mm), ir gali būti greitai suderintas ir surinktas su standartizuotais pelekais; Tuo tarpu aliuminis turi gerą lankstumą, o D formos vamzdeliai gali būti lanksčiai apdorojami atsižvelgiant į kondensatoriaus struktūrinius reikalavimus (pvz., Lenkimą ir sujungimą), sumažinant pritaikymo išlaidas.
Suderinama su automatinėmis surinkimo linijomis: Gamyklos kondensatoriaus gamyba dažnai naudoja automatines surinkimo linijas. Plokšti D formos vamzdžio struktūra palengvina tikslų robotinės rankos sugriebimą ir padėtį, o paviršiaus kontaktinio peleko jungtis gali būti užbaigta per vieną Automatizuotą vamzdžių išplėtimo mašiną. Surinkimo efektyvumas padidėja daugiau nei 20%, palyginti su apskritimo vamzdeliais, tenkinančiomis didelius gamyklų gamybos pajėgumų poreikius.
2. Sumažinkite priežiūros išlaidas ir pratęskite įrangos eksploatavimo laiką
Kovos su masteliu ir lengvas valymas: turbulentinis srautas D formos vamzdžio viduje gali sumažinti masto nusėdimą ir priemaišų nusėdimą ant vamzdžio sienos (mastelio keitimas gali sumažinti šilumos perdavimo efektyvumą, tradiciniams apskritimo vamzdeliams reikia reguliariai valyti rūgštį ir nusileisti); Net jei susidarė nedidelis skalės kiekis, plokščią liumeną lengviau valyti aukšto slėgio vandens praplovimu, nes tai sumažina priežiūros prastovą (1 valandos gamyklos prastovos gali sukelti dešimtis tūkstančių juanių nuostolių, maža priežiūra reiškia didesnį gamybos tęstinumą).
Suderinami su keliais darbiniais skysčiais: Pramoniniai kondensatoriai turi įvairius šilumos mainų skysčius (tokius kaip R32, R410A šaldytuvus arba aušinimo terpę cheminėse gamybose), o aliuminio vamzdžiai turi gerą cheminį stabilumą ir nereaguoja su daugumos darbinių skysčių; D tipo struktūra turi stiprų skysčio pritaikymą, kuris gali atitikti aukšto slėgio šaltnešių srauto poreikius ir taip pat prisitaikyti prie mažo klampumo aušinimo vandens. Jo taikymo scenarijai apima daugumą gamyklų, tokių kaip namų prietaisų gamyba, chemijos pramonė, maisto perdirbimas ir automobilių dalys.
3 、 Ekonomika: „veiklos“ ir „išlaidų“ pusiausvyra, siekiant patenkinti gamyklos paklausą mažinant išlaidas
Kai gamyklos pasirenka įrangą, jos išsamiai atsižvelgs į „pradines pirkimo išlaidas+ilgalaikes veiklos sąnaudas“, o D tipo kondensatoriaus antraštės aliuminio vamzdis turi pranašumų abiem aspektais:
Mažesnės pradinės pirkimo išlaidos: Aliuminio žaliavos kaina yra mažesnė nei vario (dažniausiai naudojami vario vamzdeliai tradiciniuose aukščiausios klasės kondensatoriuose), o D tipo vamzdžių gamybos procesas yra subrendęs (ekstruzijos formavimas), o partijos gamybos išlaidos 40% –60% mažesni nei apskrito vario vamzdžių; Tuo pačiu metu lengvas dizainas sumažina bendrą kondensatoriaus medžiagų naudojimą (pvz., Laikiklius ir apvalkalus, kuriuos galima pritaikyti plonesnėms ir lengvesnėms medžiagoms), dar labiau sumažinant įrangos pirkimo išlaidas.
Ilgalaikės eksploatavimo išlaidos yra geresnės: viena vertus, didesnis šilumos mainų efektyvumas gali tiesiogiai sumažinti kondensatoriaus energijos suvartojimą (pavyzdžiui, šaldymo įrenginiai gali sumažinti kompresorių veiklą, o duomenys rodo, kad D tipo aliuminio vamzdžių kondensatoriai yra 5–10% energijos efektyvumo nei apskritimo vamzdžių vamzdžių kondensatoriai); Kita vertus, aliuminio vamzdžių atsparumas korozijai ir žemos priežiūros charakteristikos sumažina vėlesnės priežiūros ir pakeitimo sąnaudas (pvz., Vamzdžių pakeitimas, kad būtų išvengta plieninių vamzdžių rūdžių ar didelių vario vamzdžių priežiūros išlaidų), todėl ilgalaikis naudojimas yra ekonomiškas.
