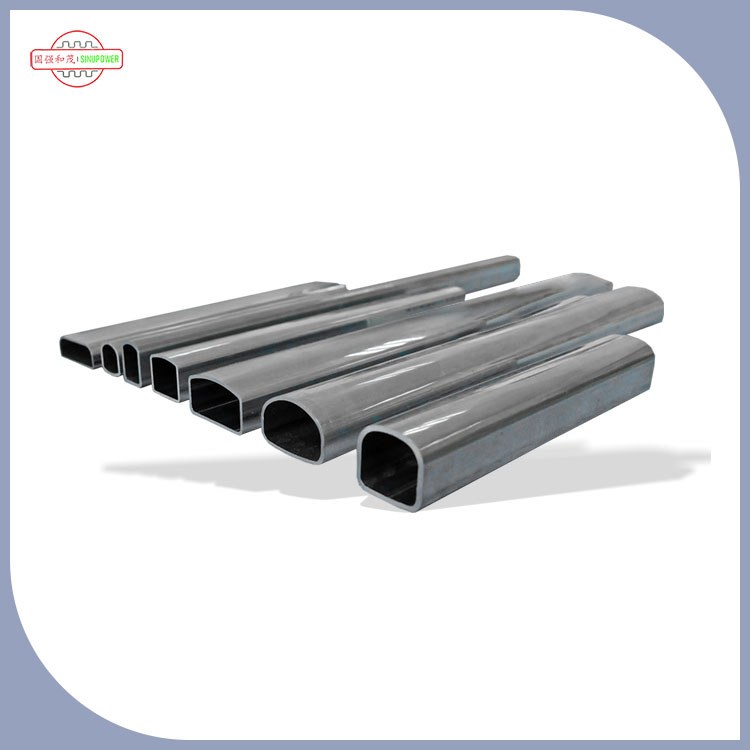

Pagrindinis vamzdis (taip pat paprastai vadinamas „kolektoriaus“ arba „pagrindiniu vamzdžiu“) A A A A A A SECHE VAMZDIS, skirtas lygiagrečiam srauto kondensatoriui, yra vienas iš pagrindinių jo konstrukcinių komponentų, kuris tiesiogiai nustato kondensatoriaus šilumos perdavimo efektyvumą, sistemos stabilumą ir eksploatavimo patikimumą. Jo vaidmuo gali būti išplėstas iš keturių pagrindinių dimensijų: vidutinio paskirstymo/surinkimo, struktūrinės paramos, slėgio balanso ir šilumos mainų pagalba taip:
1 、Pagrindinė funkcija: tiksliai paskirstykite ir surinkite šaltnešius, kad būtų užtikrintas šilumos mainų efektyvumas
Tai yra svarbiausias vadovo vaidmuo. Pagrindinio lygiagrečio srauto kondensatoriaus šilumos mainų vienetas yra „Pagrindinis vamzdis+plokščias vamzdis+pelekai“, kur pagrindinis vamzdis yra padalintas į pagrindinį įleidimo vamzdį ir pagrindinį išleidimo vamzdį, kuris veikia kartu, kad pasiektų efektyvų šaltnešio srautą:
Įėjimo vadovas: tolygiai paskirstykite šaltnešį
Aukštos temperatūros ir aukšto slėgio dujinis šaltnešis, išleidžiamas iš kompresoriaus, pirmiausia patenka į pagrindinį įleidimo vamzdį. Vadovas šaltnešį tolygiai paskirstys dešimtimis lygiagrečių plokščio vamzdžių per „nukreipimo skyles“ arba „nukreipimo struktūras“ viduje (plokšti vamzdžiai yra pagrindiniai kanalai, skirtai šaltesniojo šurmulio keitimosi šilumoje su oru).
Jei pasiskirstymas yra netolygus, dėl per didelio šaltnešio kai kurie plokšti vamzdeliai gali tapti „prisotinti šiluma“, o kiti gali tapti „tuščiais vamzdeliais“ dėl nepakankamo šaltnešio, tiesiogiai sumažindami bendrą kondensatoriaus šilumos perdavimo efektyvumą ir net sukelia aukšto slėgio aliarmą sistemoje.
Eksporto vadovas: surinkite ir vedkite šaltnešį
Baigęs šilumos mainus su išoriniu šaltu oru plokščiame vamzdyje, šaltnešis kondensuoja iš „dujinės“ būsenos į „dujų ir skysčio mišinį“ arba „skystą“ būseną, o po to teka į pagrindinį išleidimo vamzdį. Vadovas surenka visą šaltnešį plokščiuose vamzdeliuose ir siunčia jį į droselio įtaisą (pvz., Išplėtimo vožtuvą) per išleidimo vamzdyną, kad baigtų kitą šaldymo ciklo etapą.
Eksporto prižiūrėtojas taip pat naudos „skysčio kaupimosi struktūrą“ (pvz., Apatinį griovelį), kad užtikrintų, jog pirmiausia išeitas skystas šaltnešis, ir sumažinti dujinio šaltnešio patekimą į droselio įtaisą (siekiant išvengti droselio efektyvumo sumažėjimo).
2 、Struktūrinė parama: fiksuotas šilumos mainų blokas, siekiant užtikrinti bendrą stabilumą
Plokšti vamzdžiai ir lygiagrečio srauto kondensatoriaus pelekai turi būti pritvirtinti pagrindiniu vamzdžiu, kad būtų suformuota standi visuma:
Prižiūrėtojai paprastai naudoja didelio stiprumo aliuminio lydinio medžiagą (lengvas, geras šilumos laidumas), kuri yra tvirtai sujungta su plokščiais vamzdžiais per „mechaninį išsiplėtimą“ arba „litavimo“ procesus. Tai gali ne tik atlaikyti aukštą šaltnešio slėgį (paprastai 1,5–3,0 MPa), bet ir atsispirti išoriniam poveikiui, pavyzdžiui, vairavimui transporto priemonėje ir įrangos vibracija.
Jei nėra fiksuoto vadovo, dešimtys plonų plokščio vamzdžių sulaužys dėl netolygaus įtempio, sukeldamas šaltnešio nutekėjimą ir tiesiogiai kenkiant kondensatorių.
3 、Slėgio balansas: buferio šaltnešio svyravimai, siekiant apsaugoti sistemos saugumą
Veikiant šaldymo sistemai, šaltnešio slėgis gali svyruoti dėl darbo sąlygų, tokių kaip kompresorius, pradeda sustoti ir pokyčiai aplinkos temperatūroje. Pagrindinis vamzdis gali apsaugoti slėgį šiais būdais:
Volumo buferis: Pagrindiniame vamzdyje yra tam tikras tūris, kuris gali laikinai pritaikyti „perteklių“ šaltnešį, kurį sukelia staigus slėgio kilimas, išvengiant sistemos slėgio, kai jis iškart viršija saugos slenkstį (pvz., Kai kompresoriaus išleidimo slėgis yra per didelis, pagrindinis vamzdis gali palengvinti didelio slėgio poveikį plokščiam vamzdžiui).
Dujų skysčių atskyrimo pagalba: Pagrindiniame išleidimo angoje dujinis šaltnešis kaupsis viršutinėje pagrindinio vamzdžio dalyje dėl mažo tankio, o skystas šaltnešis apatinėje dalyje nusodins dėl didelio tankio. Pagrindinio vamzdžio „viršutinė ir apatinė sluoksniuota“ struktūra gali padėti atskirti dujas ir skystį, todėl sumažėja „skysto plaktuko“ rizika (jei skystas šaltnešis tiesiai į kompresorių, jis sugadins kompresorių).
4 、Šilumos mainų pagalba: sumažina vietinį šiluminį atsparumą ir pagerina bendrą šilumos perdavimo efektyvumą
Nors vadovas nėra pagrindinis šilumos mainų komponentas, jie gali padėti šilumos mainams per medžiagą ir konstrukcinį dizainą:
Medžiagos šilumos laidumas: pagrindiniam vamzdžiui naudojamam aliuminio lydinio šilumos laidumui yra apie 200 W/(m · k), kuris yra daug didesnis nei įprastos plieno medžiagos. Tai gali dar labiau pasklisti šilumos, perkeltos plokščio vamzdžio į orą, pernešimą, sumažindamas vietinį šilumos kaupimąsi (pvz., Kai temperatūra šalia pagrindinio įvadinio vamzdžio yra aukštas, pagrindinis vamzdis gali padėti išsklaidyti šilumą, kad būtų išvengta įtrūkimų tarp plokščio vamzdžio ir pagrindinio vamzdžio dėl per didelio temperatūros skirtumo).
Struktūrinis optimizavimas: Kai kurios pagrindinių vamzdžių išorinės sienos bus suprojektuotos su „mikro pelekais“ arba „grioveliais“, siekiant padidinti kontaktinę plotą su oru, netiesiogiai pagerinant šilumos išsklaidymo efektyvumą (ypač kompaktiškose erdvėse, tokiose kaip transporto priemonių oro kondicionierius, šis dizainas gali kompensuoti nepakankamos šilumos ploto problemą).
