Kaip stačiakampiai vamzdžiai išsprendžia erdvės ir našumo iššūkius šiuolaikinėse šilumos perdavimo sistemose?

Trumpas kontūras

• Apibrėžkite darbą:šilumos pareiga, slėgis, temperatūra, skysčio chemija, pėdsakų apribojimai.
• Pasirinkite geometriją:plotis/aukštis, sienelės storis, kampo spindulys, tiesumas, ilgis.
• Išmintingai rinkitės medžiagą:korozija, šilumos laidumas, gamyba, prieinamumas.
• Sujungimo ir surinkimo planas:suvirinimas/litavimas, paviršių sandarinimas, iškraipymų kontrolė.
• Patikrinkite kokybę:matmenų patikra, sandarumo tikrinimas, paviršiaus švarumas, atsekamumas.

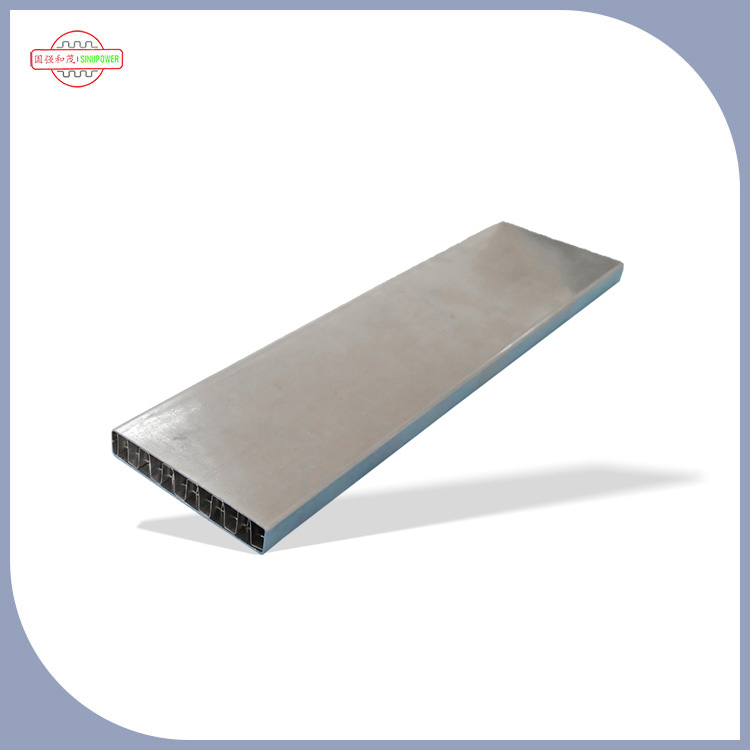

Kodėl verta rinktis stačiakampius vamzdžius

Pirkėjai retai keičiasiStačiakampiai vamzdžiaitik todėl, kad jie atrodo kitaip. Perėjimas paprastai įvyksta, kai vienas iš šių skausmo taškų tampa neišvengiamas:

• Vietų skaičius ribotas:Stačiakampiai profiliai gali būti sandariai supakuoti ir laikytis plokščių ribų, sugaišdami mažiau vietos.
• Integracija yra nepatogu:Lyginant su apvaliais vamzdžiais, plokščios pusės gali supaprastinti montavimą, užveržimą ir išlyginimą.
• Šilumos perdavimo išdėstymui reikia lankstumo:Kai kuriems mazgams naudinga daugiau paviršiaus kontakto su plokštelėmis ar pelekais.
• Srauto valdymo reikalavimai:Priklausomai nuo konstrukcijos, galite pritaikyti vidinę geometriją, kad įtakotų srauto pasiskirstymą (tačiau tik tinkamai inžinieriumi ir patvirtinimu).

Be to, stačiakampė geometrija taip pat kelia pavojų, kurį turite valdyti: sienų plonėjimas kampuose, iškraipymas suvirinimo metu ir griežtesni matmenų lūkesčiai, jei vamzdis turi būti sandarus nuo plokščių paviršių. Geros naujienos yra tai, kad dauguma gedimų kyla dėl neaiškių specifikacijų, o ne dėl pačios formos.

Įprastos programos ir kur paprastai prasideda problemos

Stačiakampiai vamzdžiaipasirodo daugelyje šilumos perdavimo ir pramoninių sistemų, ypač kai mazgas turi būti kompaktiškas, tvirtas ir lengvai integruojamas.

• Šilumokaičiai ir aušintuvai:kur svarbus pakavimo tankis, vienodas atstumas arba plokščių kontaktas.
• Į radiatorius panašūs mazgai:kur vamzdžiai susilieja su pelekais arba plokščiais šilumos skirstytuvais.
• Pramoninis ŠVOK ir proceso aušinimas:kur įrengimo erdvė yra ribota.
• Slydimo sistemos ir modulinė įranga:kur maršrutas ir montavimas turi būti kartojami.

Kur paprastai prasideda problemos

• "Mes nurodėme tik išorinį dydį."Be kampo spindulio ir sienos tolerancijos, tinkamumo ir veikimo poslinkio.
• "Jis turėtų užsandarinti plokščią pusę."Plokštumas, posūkis ir paviršiaus apdaila tampa labai svarbios, bet niekada nebuvo nurodytos.
• "Mes suvirinsime jį prie antraštės."Šilumos įvedimas sukelia iškraipymus, o vamzdis nebeatitinka surinkimo leistinų nuokrypių.
• "Jis turi likti švarus viduje."Valymo lygis ir pakuotė nebuvo apibrėžti, todėl buvo užteršta ir perdirbta.

Ką nurodyti, kad gautumėte būtent tai, ko jums reikia

Jei noriStačiakampiai vamzdžiaikad veikimas būtų nuspėjamas, pirkinį traktuokite kaip funkcinį komponentą, o ne bendrą prekę. Stipri specifikacija paprastai apima:

• Išoriniai matmenys (P × A):nurodyti vardines vertes ir leistinus nuokrypius.
• Sienelės storis:nustatyti vardinį storį ir mažiausią leistiną storį (ypač svarbu kampuose).
• Kampo spindulys:kampo geometrija turi įtakos tinkamumui, įtampos koncentracijai ir srauto sričiai.
• Ilgis ir pabaigos būklė:pjūvio tolerancija, kvadratiškumas, šlifavimo reikalavimas ir tai, ar galai turi būti uždengti ar apsaugoti.
• Tiesumas ir sukimas:labai svarbu ilgiems važiavimams, antraštės įdėjimui ir sandarinimui.
• Paviršiaus būklė:marinuotas/pasyvuotas, šviesiai atkaitintas, malimo apdaila arba kita sutarta apdaila; apibrėžti švaros lūkesčius.
• Slėgis ir temperatūra:eksploatavimo ir bandymo sąlygos padeda suderinti medžiagų ir tikrinimo planus.
• Medija / korozijos aplinka:chloridai, sieros junginiai, glikoliai, aliejai, vandens kokybė ir kt.
• Kiekio ir partijos strategija:prototipai, palyginti su masine gamyba, ir ar jums reikia nuoseklių partijų, kad būtų galima pakartoti.

Praktinis patarimas: jei vamzdis turi būti sujungtas su tarpikliu, plokštele ar antraštės anga, įtraukite paprastą brėžinį arba „go/no-go“ matuoklio apibrėžimą. Šis vienintelis žingsnis apsaugo nuo daugelio „netinka“ staigmenų.

Medžiagų pasirinkimas, atitinkantis tikrovę

Daugelis pirkėjų pradeda klausdami: „Koks lydinys yra geriausias? Geresnis klausimas: „Kokia medžiaga yra geriausiamanoskystis, temperatūra, sujungimo būdas ir priežiūros realybė? UžStačiakampiai vamzdžiai, teisingas atsakymas subalansuoja atsparumą korozijai, šilumines savybes, formuojamumą ir tiekimo stabilumą.

• Nerūdijančio plieno parinktys:dažnai pasirenkamas dėl atsparumo korozijai ir ilgaamžiškumo reiklioje aplinkoje. Atkreipkite dėmesį į chlorido poveikį, valymo chemikalus ir plyšių sąlygas.
• Anglies plieno parinktys:ekonomiškas ten, kur galima kontroliuoti koroziją (dangos, inhibitoriai, uždaro ciklo skysčiai). Patikrinkite, ar priežiūros planas atitinka riziką.
• Aliuminio parinktys:lengvas ir geras laidumas, tačiau sujungimo būdai ir galvaninis suderinamumas turi būti valdomi atsargiai.
• Vario lydiniai:stiprios šiluminės charakteristikos tam tikrose srityse, tačiau svarbu suderinamumas su tam tikromis cheminėmis medžiagomis.

Jei nesate tikri, apibūdinkite visą sklandų istoriją – paleidimą, išjungimą, valymą, nespecifinius įvykius – nes korozijos problemos dažnai kyla dėl „retų dienų“, o ne įprasto veikimo.

Gamyba ir prisijungimas prie spąstų (ir kaip jų išvengti)

Stačiakampiai profiliai pristato formavimo realijas, kurių pirkėjai ne visada numato. Štai į ką reikia atkreipti dėmesį užsakantStačiakampiai vamzdžiaišilumos perdavimo mazgams:

• Kampų retinimas:Formuojant galima sumažinti storį kampuose. Jei stiprumas, slėgis ar nuovargis yra svarbūs, nurodykite minimalaus storio reikalavimą ir patikrinimo metodą.
• Matmenų spyruoklė:Kai kurios medžiagos „atsipalaiduoja“ po formavimo. Susitarkite dėl leistinų nuokrypių, atspindinčių tikrąjį gamybos pajėgumą ir jūsų surinkimo poreikius.
• Suvirinimo siūlės poveikis (jei suvirintas vamzdis):Siūlės vieta ir kokybė gali turėti įtakos lenkiant, plečiant ar įdedant antraštę. Jei siūlės padėtis yra svarbi, nurodykite tai.
• Iškraipymai suvirinant ant antgalių:Šilumos įvedimas gali ištraukti vamzdį iš kvadrato. Valdymas naudojant tvirtinimo detales, suvirinimo seką ir realius plokštumo / tiesumo reikalavimus.
• Švara po apdorojimo:Tepalai ir dalelės gali pakenkti sistemos veikimui. Apibrėžkite vidinę švarą ir pakuotę, kad ją apsaugotumėte.

Čia svarbu patyrę gamintojai. Daugelis pirkėjų dirba su tokiais partneriais kaipSinupower Heat Transfer Tubes Changshu Ltd.nes šilumos perdavimo vamzdžiai yra mažiau atlaidūs nei bendrieji konstrukciniai vamzdžiai – dėl nedidelių nukrypimų gali atsirasti nuotėkių, slėgio kritimo poslinkių ir surinkimo pertvarkymo.

Kokybės tikrinimas ir dokumentavimas

Jei jūsų projektas yra labai toleruojamas rizikai – pagalvokite apie aušinimo skysčio nuotėkį, prastovos išlaidas ar garantijos galiojimą – užuot tikėdamiesi, kad problemų neatsiras, įtraukite kokybės patikrinimus.

• Matmenų patikrinimas:patvirtinkite W × H, sienelės storį (įskaitant kampus, jei jie svarbūs), tiesumą ir posūkį.
• Nuotėkio ir vientisumo testai:apibrėžkite jūsų programai tinkamus bandymo metodą ir priėmimo kriterijus.
• Paviršiaus ir švaros patikrinimai:ypač svarbu šilumokaičiams, kur užsiteršimas ar užteršimas kenkia veikimui.
• Atsekamumas:šilumos / partijos identifikavimas ir dokumentacija padeda nustatyti nuoseklumą ir pagrindinių priežasčių analizę.

Praktiškas pirkimo žingsnis: paprašykite mažos ikigamybinės partijos ir atlikite tikrą surinkimo bandymą. Tai greičiausias būdas patvirtinti, kad jūsųStačiakampiai vamzdžiaielgsis jūsų faktiniuose renginiuose ir prisijungimo procese.

Greito palyginimo lentelė

Pirkėjo kontrolinis sąrašas

• Kokios yra darbo sąlygos (slėgis, temperatūra, darbo ciklas)?
• Kokią skysčio chemiją vamzdelis matys normaliai naudojant ir valant?
• Kuris surinkimo etapas yra jautriausias (antraštės įdėjimas, sandarinimas, suvirinimas, litavimas)?
• Kurie matmenys yra tikrai svarbūs: plotis / aukštis, siena, kampo spindulys, tiesumas, posūkis?
• Ar jums reikia vidinės švaros kontrolės priemonių ir apsauginės pakuotės?
• Kokios patikros tikitės: matmenų ataskaitos, vientisumo bandymo, medžiagos atsekamumo?
• Ar norite mažos bandomosios partijos prieš pilną gamybą?

DUK

1 klausimas: ar stačiakampiai vamzdžiai visada geresni už apvalius šilumokaičių vamzdžius?

Ne visada.Stačiakampiai vamzdžiaigali būti puikūs, kai svarbūs erdvės apribojimai, pakavimo tankis arba plokščiosios pusės integravimas. Apvalūs vamzdžiai gali būti paprastesni lenkimui, standartinėms jungiamosioms detalėms ir kai kuriems gamybos būdams. „Geresnis“ pasirinkimas priklauso nuo jūsų surinkimo būdo, leistino slėgio kritimo ir įrengimo apribojimų.

2 klausimas: dėl kokių matmenų detalių tenka daugiausiai perdaryti?

Trūksta kampo spindulio, posūkio, tiesumo ir galo stačiakampio apibrėžimų yra dažni problemų sukėlėjai. Jei vamzdis turi tilpti į antraštės angą arba sandarinti plokštę, tos „antrinės“ detalės tampa pagrindiniais reikalavimais.

3 klausimas: kaip sumažinti nuotėkio riziką stačiakampio vamzdžio kolektoriaus sąrankoje?

Pradėkite nuo aiškaus sąsajos apibrėžimo: lizdo dydžio, įterpimo gylio ir tolerancijos krūvos. Tada valdykite vamzdžio geometriją (susukimas / tiesumas), galo kokybę (švarų pašalinimas / kvadratiškumas) ir sujungimo metodo šilumos iškraipymą. Nedidelis priešgamybinis surinkimo bandymas dažnai yra greičiausias patvirtinimas.

4 klausimas: ko turėčiau paklausti apie sienos storį kampuose?

Jei slėgis ar nuovargis yra svarbūs, paprašykite minimalaus sienelės storio reikalavimo (ne tik vardinio) ir paaiškinkite, kaip jis bus tikrinamas. Kampinis elgesys priklauso nuo formavimo metodo ir medžiagos.

5 klausimas: ar bet kokiam aušinimo skysčiui ar valymo procesui galiu naudoti tą pačią medžiagą?

Rizikinga taip manyti. Kai kurie skysčiai yra stabilūs normaliai veikiant, bet tampa agresyvūs valant, esant aukštai temperatūrai ar stagnuojant. Rinkdamiesi medžiagą pateikite visą „skystaus gyvenimo istoriją“.Stačiakampiai vamzdžiai.

6 klausimas: kuo tiekėjas yra „geras“ šilumos perdavimo stačiakampiams vamzdeliams?

Nuoseklumas, dokumentacija ir proceso kontrolė yra svarbūs ne mažiau kaip kaina. Norite partnerio, kuris suprastų matmenų stabilumą, švaros lūkesčius ir kaip sujungimo metodai turi įtakos galutiniam našumui, ypač pereinant nuo prototipo prie masinės gamybos.

Paskutinės mintys

Stačiakampiai vamzdžiaigali būti protingas sprendimas, kai jūsų dizainui reikia kompaktiškos pakuotės, nuspėjamo montavimo ir efektyvaus integravimo į šiuolaikinius šilumos perdavimo mazgus. Didžiausias skirtumas tarp sklandaus ir skausmingo projekto yra paprastas: aiškios specifikacijos ir patikrinimas, atitinkantis tai, kaip vamzdžiai bus iš tikrųjų naudojami.

Jei planuojate naują dizainą arba šalinate esamo mazgo triktis,Sinupower Heat Transfer Tubes Changshu Ltd.gali padėti jums pateikti praktinių nurodymų dėl matmenų, medžiagų ir pasirengimo gamybai. Pasiruošę pereiti nuo reikalavimų prie patikimo tiekimo plano? Susisiekite su mumisaptarti jūsų paraišką ir gauti jūsų sistemai pritaikytą sprendimą.
