Kaip plokšti ovalūs vamzdžiai pagerina šilumokaičio našumą ankštose erdvėse?

Santrauka: Plokšti ovalūs vamzdeliaiyra plačiai naudojami vamzdiniuose šilumokaičiuose, nes padeda subalansuoti du dalykus, su kuriais klientai nuolat kovoja: stiprų šilumos perdavimą ir mažą oro pasipriešinimą. Šiame straipsnyje aprašoma, kas yra plokšti ovalūs vamzdeliai, kur jie šviečia, dažniausiai pirkėjų skausmo taškai (slėgio kritimas, triukšmas, talpos ribos, korozija, nenuoseklūs matmenys, sujungimo problemos) ir praktinis kontrolinis sąrašas, padėsiantis pasirinkti tinkamą vamzdelį jūsų projektui. Taip pat rasite palyginimo lentelę, pasirinkimo patarimus ir DUK, kad galėtumėte pereiti nuo „nežinote, ko paklausti“ prie „pasitikimo pirkimo sprendimu“.

Turinys

• Kontūras
• Kas yra plokšti ovalūs vamzdeliai?
• Klientų skausmo taškai ir kaip padeda plokšti ovalūs vamzdeliai
• Kur dažniausiai naudojami plokšti ovalūs vamzdeliai
• Plokščių ovalių ir apvalių vamzdžių palyginimo lentelė
• Praktinis atrankos vadovas
• Kokybės kontrolinis sąrašas prieš pateikiant užsakymą
• Dizaino pastabos, neleidžiančios brangiai perdaryti
• DUK
• Kiti žingsniai

Kontūras

1. Apibrėžkite, kas yra plokšti ovalūs vamzdeliai ir kodėl jų forma yra svarbi.
2. Susiekite formą su realiomis problemomis: oro srauto pasipriešinimu, triukšmu, pėdsaku, pelekų kontaktu ir eksploatavimo išlaidomis.
3. Rodyti tipines programas ir sprendimo kriterijus.
4. Palyginkite plokščius ovalius vamzdelius su apvaliais vamzdeliais pirkėjui patogioje lentelėje.
5. Pateikite atrankos kontrolinį sąrašą: medžiagas, matmenis, leistinus nuokrypius, sujungimo būdą, korozijos strategiją ir patikrinimą.
6. Užbaikite veiksmingus tolesnius veiksmus ir lengvą būdą susisiekti su tiekėju.

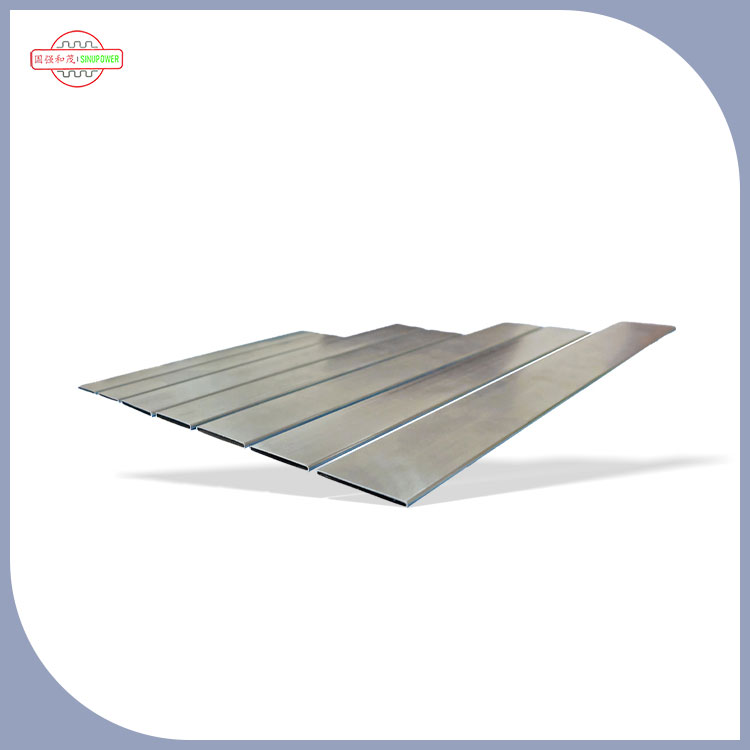

Kas yra plokšti ovalūs vamzdeliai?

Plokšti ovalūs vamzdeliaiyra ovalo skerspjūvio šilumos perdavimo vamzdžiai, kurių profilis yra „plokštesnis“ nei tradicinis apvalus vamzdis. Vamzdžių šilumokaičiuose vamzdis yra jūsų darbinio skysčio (vandens, šaltnešio, glikolio, alyvos ir kt.) greitkelis, o pelekai padeda keisti šilumą su oru. Vamzdžio forma įtakoja, kaip oras teka aplink ritę, kaip pritvirtinami pelekai ir kiek šilumos galite perkelti ploto vienetui.

Pagalvokite apie plokščius ovalius vamzdžius kaip praktinį geometrijos patobulinimą: jie gali sumažinti oro pasipriešinimą išlaikant stiprius šilumos mainus. Toks derinys dažnai virsta mažesnėmis ritėmis, tylesniais ventiliatoriais, mažesnėmis energijos sąnaudomis arba didesne veikimo riba, kai įrenginys užsiteršia.

Daugelis pirkėjų pirmiausia galvoja apie plokščius ovalius vamzdžius, kai susiduria su vienu iš šių apribojimų:ribota montavimo vieta, griežtus energijos tikslus, triukšmo ribos, arbaslėgio kritimo lubos. Jei tai skamba pažįstamai, skaitykite toliau – teisingai nurodyta ši forma gali būti labai tiesioginis sprendimas.

Klientų skausmo taškai ir kaip padeda plokšti ovalūs vamzdeliai

Šilumos perdavimo vamzdžių pirkimas priklauso ne tik nuo „vamzdžio dydžio“. Dauguma projektų žlunga arba vėluoja dėl paslėptų apribojimų: oro pusės slėgio kritimas, briaunų pritaikymas, korozija, sujungimo suderinamumas ir matmenų nuoseklumas nuo partijos iki partijos. Štai kaip plokšti ovalūs vamzdeliai gali pašalinti dažniausiai pasitaikančius skausmo taškus.

• 1 skausmo taškas: didelis oro slėgio kritimas ir didėjanti ventiliatoriaus energija
  Daugelyje ritinių konstrukcijų eksploatavimo sąnaudose dominuoja oro pusės pasipriešinimas. Plokšti ovalūs vamzdeliai gali sudaryti žemesnio profilio kliūtis oro srautui, padedantis sumažinti slėgio kritimą. Tai gali reikšti mažesnius ventiliatorius, mažesnį ventiliatoriaus greitį arba stabilesnį veikimą, kai kaupiasi dulkės.
• 2 skausmo taškas: „Mums reikia daugiau pajėgumų, bet pėdsakas negali augti“
  Kai negalite padidinti ritės gylio ar priekinės dalies, pradedate optimizuoti geometriją. Plokšti ovalūs vamzdžiai gali palaikyti kompaktiškus ritės išdėstymus, dažnai padeda dizaineriams išspausti daugiau našumo iš tos pačios erdvės pagerinant oro judėjimą per pelekų paketą.
• 3 skausmo taškas: triukšmo ribos (komercinė ŠVOK, transportas ir gyvenamasis komfortas)
  Jei galite sumažinti oro pasipriešinimą, dažnai sumažinsite ventiliatoriaus galią, reikalingą tam pačiam srautui pasiekti – tai vienas patikimiausių sumažinti triukšmą, nes ventiliatorius gali veikti lėčiau neprarandant pajėgumo.
• 4 skausmo taškas: nenuoseklus peleko ir vamzdelio kontaktas ir netolygus šilumos perdavimas
  Ritės su briaunomis priklauso nuo gero mechaninio kontakto tarp pelekų ir vamzdžių. Dėl prastos matmenų konsistencijos atsilaisvina pelekai, padidėja šiluminė varža, ir našumo sklaida. Plokšti ovalūs vamzdeliai dažnai suporuojami su pelekų konstrukcija, kuri palaiko stabilų kontaktinį plotą, kai kontroliuojamos tolerancijos.
• 5 skausmo taškas: korozija, nutekėjimai arba ankstyvi gedimai atšiaurioje aplinkoje
  Vamzdžio medžiaga, paviršiaus būklė ir dengimo strategija yra svarbios ne mažiau kaip forma. Plokšti ovalūs vamzdžiai yra įvairių medžiagų variantų, kuri leidžia nukreipti konkrečią korozijos riziką (drėgmė, druskos purškimas, valymo chemikalai, pramoninės išmetamosios dujos).
• 6 skausmo taškas: sujungimo problemos (litavimas, suvirinimas, plėtimas ir antraštės)
  Galų formavimas, siūlių kokybė ir matmenų pakartojamumas tiesiogiai įtakoja, kaip sklandžiai vamzdžiai jungiasi su antgaliais ir kaip patikimai jungtys praeina testus. Geriausi rezultatai gaunami anksti nurodant sujungimo metodą, tada priderinant vamzdžio medžiagą ir to metodo tolerancijas.

Jei kada nors turėjote ritę, kuri puikiai atrodė popieriuje, bet praleidote našumą lauke, dažniausiai taip yra dėl vieno iš aukščiau nurodytų dalykų. nebuvo pakankamai tiksliai apibrėžtas vamzdžio specifikacijoje.

Kur dažniausiai naudojami plokšti ovalūs vamzdeliai

Plokšti ovalūs vamzdžiai atsiranda įvairiose pramonės šakose, nes jų nauda (oro srauto efektyvumas, kompaktiškumas ir stabilus pelekų integravimas) taikoma daugeliui oras-skystis šilumokaičių.

• ŠVOK gyvatukaikomerciniams pastatams ir energiją taupantiems modernizavimui
• Automobilių ir transporto šilumokaičiaikur oro srautas, triukšmas ir pakuotė yra griežtai apriboti
• Šaldymo sistemos(kondensatoriai ir garintuvai), siekiant geresnio našumo vienam kvadratiniam metrui
• Pramoninis aušinimaskur dėl nuolatinio veikimo ventiliatoriaus galia yra didelė kaina
• Švari patalpa ir jautri aplinkakur svarbu mažesnis triukšmas ir nuspėjamas veikimas

Praktiškai „teisingas“ pasirinkimas priklauso nuo jūsų prioritetų: minimalaus slėgio kritimo, didžiausios talpos, atsparumo korozijai arba gamybos paprastumo. Geras tiekėjas padės suderinti vamzdžio geometriją su šiais prioritetais, o ne siūlys visiems tinkantį variantą.

Plokščių ovalių ir apvalių vamzdžių palyginimo lentelė

Praktinis atrankos vadovas

Greičiausias būdas išvengti vėlavimų yra nurodyti plokščius ovalius vamzdžius kaip inžinierius ir įsigyti juos kaip projekto vadovas: apibrėžkite tai, kas svarbu, užfiksuokite leistinus nuokrypius ir sulygiuokite vamzdį pagal savo sujungimo ir bandymo metodą.

• 1) Patvirtinkite savo darbo sąlygas
  Apibrėžkite darbinį skystį, slėgio diapazoną, darbinę temperatūrą ir valymo / priežiūros poveikį. Tai susiaurins medžiagos ir sienos storio pasirinkimą.
• 2) Rinkitės medžiagą atsižvelgdami į aplinką, o ne į įprotį
  Korozinei arba pakrantės aplinkai korozijos strategija neprivaloma. Apsvarstykite, ar jums reikia nerūdijančio, dengto plieno ar kitų sprendimų priklausomai nuo jūsų sistemos ir atitikties reikalavimų.
• 3) Apibrėžkite matmenis, turinčius įtakos pelekų tvirtinimui
  Plokšti ovalūs vamzdžiai reikalauja aiškių pagrindinių / mažesnių matmenų, kampų spindulių (jei taikoma) ir leistinų ovalumo / plokštumo diapazonų apibrėžimų. Jei pelekai yra perforuoti arba įspausti, kad atitiktų vamzdelį, tolerancijos krūva yra labai svarbi.
• 4) Iš anksto nuspręskite savo prisijungimo būdą
  Nesvarbu, ar plečiate, lituojate, virinate ar mechaniškai sujungiate su antgaliais, jūsų vamzdžio galo būklė ir paviršiaus reikalavimai keičiasi. Vėlyvojo etapo sujungimo pokyčiai yra dažna ritės pertvarkymo priežastis.
• 5) Gamybos ir pristatymo laiko planas
  Jei jums reikia pasirinktinio ilgio, galų formavimo, specialių dangų ar nestandartinių leistinų nuokrypių, įtraukite tai į savo tvarkaraštį. Prieš pradėdami masinę gamybą, taip pat norėsite priešgamybinių pavyzdžių.

Čia patyręs gamintojas gali sutaupyti savaites. Pavyzdžiui,Sinupower Heat Transfer Tubes Changshu Ltd.daugiausia dėmesio skiriama šilumos perdavimo vamzdžiams, naudojamiems ritėse ir šilumokaičiuose, ir projektai paprastai vyksta greičiau, kai iš anksto bendrinate savo ritės piešinį, pelekų specifikacijas ir sujungimo metodą.

Kokybės kontrolinis sąrašas prieš pateikiant užsakymą

Plokšti ovalūs vamzdeliai gali duoti puikių rezultatų, tačiau tik tuo atveju, jei produktas yra nuoseklus. Čia yra pirkėjui patogus kontrolinis sąrašas, kurį galite nukopijuoti į savo RFQ.

1. Matmenų nuoseklumas:pagrindiniai / smulkūs matmenys, tiesumas ir ilgio tolerancija, suderinta su pelekų įrankiais ir antraštėmis.
2. Paviršiaus būklė:švari, kontroliuojama paviršiaus apdaila, tinkanti jūsų sujungimo būdui (ypač litavimui arba suvirinimui).
3. Sienelės storio valdymas:pakanka slėgio reikalavimams ir formavimo procesams, nesukeliant nereikalingo svorio / išlaidų.
4. Siūlės vientisumas (jei taikoma):stabili suvirinimo/siūlės kokybė su bandymų planu, atitinkančiu jūsų rizikos lygį.
5. Nuotėkio tikrinimo metodas:prieš pradedant gamybą apibrėžkite slėgio bandymo metodą ir priėmimo kriterijus.
6. Atsekamumas:partijos ID, medžiagų sertifikavimo lūkesčiai ir patikrinimo įrašai, atitinkantys jūsų vidinius kokybės užtikrinimo reikalavimus.
7. Pakuotė ir apsauga:venkite įlenkimų ir įbrėžimų, kurie gali sugadinti pelekų įdėjimą ir sukelti atmetimą.

Jei jus nuliūdino „iki surinkimo atrodo gerai“, matmenų kontrolė ir pakuotės apsauga paprastai yra du didžiausi atnaujinimai, kurių galite reikalauti.

Dizaino pastabos, neleidžiančios brangiai perdaryti

Tai yra praktinės detalės, kurios dažnai praleidžiamos iki pirmojo gamybos paleidimo:

• Pelekinės apykaklės dizainas yra svarbus
  Net ir nedideli vamzdžio geometrijos pokyčiai gali pakeisti pelekų įdėjimo jėgą, atsparumą kontaktui ir laužo greitį. Sulygiuokite pelekų įrankius su vamzdžio tolerancijos juosta.
• Nenurodykite per mažų ar per didelių leistinų nuokrypių
  Pernelyg griežti leistini nuokrypiai padidina išlaidas ir pristatymo laiką; pernelyg laisvi leistini nuokrypiai sukelia surinkimo gedimus. Tikslinės tolerancijos, atitinkančios jūsų ritės proceso galimybes.
• Atsižvelgti į dangos storį (jei naudojamas)
  Apsauginės dangos gali pakeisti tinkamumą ir sujungimo elgesį. Jei danga yra jūsų korozijos plano dalis, įtraukite ją į matmenų ir proceso prielaidas.
• Prototipas su jūsų tikru procesu
  Trumpas bandomasis paleidimas naudojant faktinį pelekų įdėjimą, antraštės sujungimą ir slėgio bandymą greičiau nei bet kuris skaičiuoklės modelis atskleis problemas.

DUK

1 klausimas: ar plokšti ovalūs vamzdeliai visada geresni už apvalius?
A: Ne visada. Plokšti ovalūs vamzdeliai šviečia, kai oro pasipriešinimas, triukšmas arba pakuotė yra ribojantis veiksnys. Apvalūs vamzdžiai gali būti puikus pasirinkimas labai standartizuotoms konstrukcijoms, kai prioritetas yra paprastumas ir platus įrankių suderinamumas.

2 klausimas: kokią didžiausią klaidą daro pirkėjai, užsisakydami plokščius ovalius vamzdelius?
A: Nepamirškite pagrindinių tolerancijos detalių. Jei RFQ aiškiai neapibrėžia matmenų nuoseklumo (įskaitant plokštumo / ovalumo lūkesčius), kyla pavojus, kad gali kilti problemų dėl pelekų pritaikymo, kintamo ritės veikimo ir daug laužo surinkimo metu.

3 klausimas: ar plokšti ovalūs vamzdžiai sumažina veiklos sąnaudas?
A: Jie gali. Jei konstrukcija sumažina oro slėgio kritimą, tą patį galingumą galite pasiekti su mažesne ventiliatoriaus galia arba mažesniu ventiliatoriaus greičiu, o tai dažnai reiškia energijos taupymą ir sumažintą triukšmą.

4 klausimas: kokią informaciją turėčiau nusiųsti tiekėjui, kad jis greitai pateiktų citatą?
A: Pasidalykite savo vamzdžio matmenimis, medžiagų pasirinkimu, reikiamu ilgiu, numatomu metiniu tūriu, sujungimo metodu (prie antgalių), slėgio / temperatūros diapazonu ir bet kokiais korozijos ar dangos reikalavimais. Paprastas ritės piešimas ir pelekų specifikacija gali žymiai pagreitinti darbą.

5 klausimas: kaip patikrinti kokybę nesulėtinant pirkimo?
A: Paprašykite priešgamybinio pavyzdžio rinkinio, paprašykite matmenų patikrinimo įrašų, apibrėžkite sandarumo bandymo metodą ir priėmimo kriterijus bei susitarkite dėl pakuotės apsaugos. Taip QC sufokusuotas ir išvengiama netikėtumų surinkimo metu.

Kiti žingsniai

Plokšti ovalūs vamzdžiai nėra tik „skirtingos formos“ – jie yra praktiška svirtis oro srauto efektyvumui, kompaktiškumui ir veikimo stabilumui pagerinti. kai jūsų šilumokaičio dizainas pasiekia realaus pasaulio ribas. Svarbiausia yra traktuoti vamzdį kaip sistemos dalį: pelekus, galvutes, sujungimo būdą ir aplinką viską reikia svarstyti kartu.

Jei vertinate plokščius ovalius vamzdžius būsimam gyvatuko ar šilumokaičio projektui, iš anksto pasidalykite savo piešimo ir veikimo sąlygomis, kad tiekėjas galėtų rekomenduoti tinkamiausią vamzdžio specifikaciją ir patikrinimo planą. Norėdami gauti daugiau informacijos apie gaminį ir gamybos galimybes,susisiekite su mumisadresuSinupower Heat Transfer Tubes Changshu Ltd.ir paverskime jūsų apribojimus patikimu, gamybai paruoštu sprendimu.
